Cara Menghitung Luas , Keliling , dan Centroid suatu Citra


Proses pengenalan objek dalam citra umumnya membutuhkan suatu ciri yang dapat membedakan antara objek yang satu dengan objek lainnya. Ciri yang dapat diekstrak antara lain adalah ciri ukuran (luas dan keliling) dan posisi (koordinat centroid) dari suatu objek.

Berikut ini merupakan contoh pemrograman matlab untuk menghitung centroid, luas, dan keliling objek dalam suatu citra grayscale. Centroid merupakan koordinat titik tengah dari suatu objek. Luas merupakan banyaknya piksel yang menyusun suatu objek. Sedangkan keliling merupakan banyaknya piksel yang berada pada boundary objek. Hasil penghitungan geometris tersebut dapat digunakan sebagai ciri masukan dalam tahapan pengenalan pola morfologi/ bentuk.

Langkah-langkah pemrograman untuk menghitung luas, keliling, dan centroid suatu citra adalah sebagai berikut:
1. Membaca dan menampilkan citra grayscale

2. Mengkonversi citra grayscale menjadi citra biner

3. Melakukan operasi morfologi ‘filling holes’

4. Menentukan centroid dan boundary objek

5. Menampilkan koordinat centroid masing-masing objek

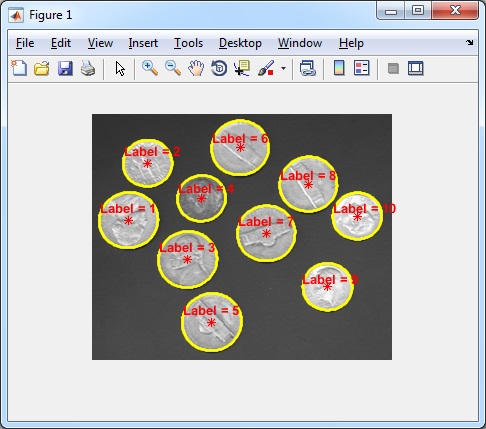

6. Labelling objek

7. Menghitung luas masing-masing objek (Area)

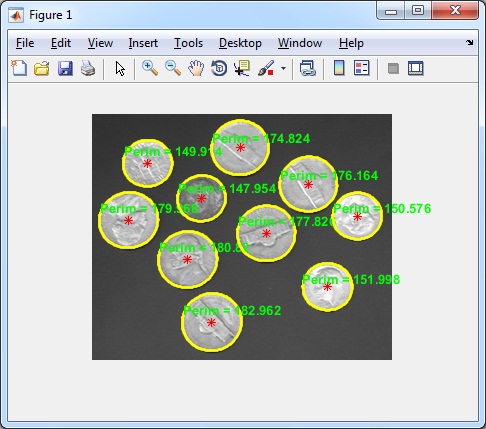

8. Menghitung keliling masing-masing objek (Perimeter)

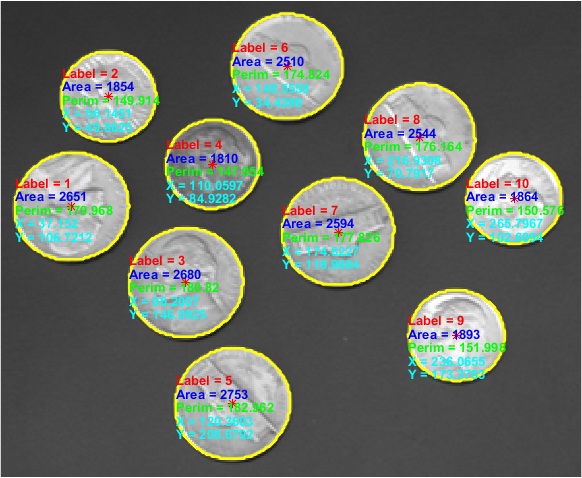

9. Menampilkan semua hasil penghitungan

Source code dan citra pada pemrograman di atas dapat diperoleh melalui halaman berikut ini: Source Code

Sedangkan tampilan source codenya adalah:

clc;clear;close all;
I = imread('coins.png');
figure, imshow(I)
bw = im2bw(I, graythresh(I));
bw2 = imfill(bw,'holes');

s = regionprops(bw2, 'centroid','area','perimeter');
centroids = cat(1, s.Centroid);
area = cat(1, s.Area);
perimeter = cat(1, s.Perimeter);
hold on
plot(centroids(:,1), centroids(:,2), 'r*')

[B,L] = bwboundaries(bw2,'noholes');
[~,num] = bwlabel(bw2,8);

for k = 1:num
    boundary = B{k};
    plot(boundary(:,2), boundary(:,1), 'y', 'LineWidth', 2)
    text(boundary(1,2),boundary(1,1)-7,strcat(['Label = ',num2str(k)]),'Color','r',...
        'FontSize',10,'FontWeight','bold');
    text(boundary(1,2),boundary(1,1),strcat(['Area = ',num2str(area(k))]),'Color','b',...
        'FontSize',10,'FontWeight','bold');
    text(boundary(1,2),boundary(1,1)+7,strcat(['Perim = ',num2str(perimeter(k))]),'Color','g',...
        'FontSize',10,'FontWeight','bold');
    text(boundary(1,2),boundary(1,1)+14,strcat(['X = ',num2str(centroids(k,1))]),'Color','c',...
        'FontSize',10,'FontWeight','bold');
    text(boundary(1,2),boundary(1,1)+21,strcat(['Y = ',num2str(centroids(k,2))]),'Color','c',...
        'FontSize',10,'FontWeight','bold');
end
