Jaringan Syaraf Tiruan untuk Klasifikasi Citra Daun


Salah satu penerapan dari algoritma jaringan syaraf tiruan adalah untuk proses klasifikasi citra. Berikut ini merupakan pemrograman matlab untuk melakukan klasifikasi terhadap citra daun. Citra daun dikelompokkan ke dalam 4 kelas spesies yaitu Bougainvillea sp, Geranium sp, Magnolia soulangeana, dan Pinus sp. Pada contoh ini digunakan 40 citra daun yang terdiri dari 10 citra pada masing-masing kelas. Contoh dari citra daun yang digunakan ditunjukkan pada gambar di bawah ini:

Langkah-langkah pemrogramannya adalah sebagai berikut:

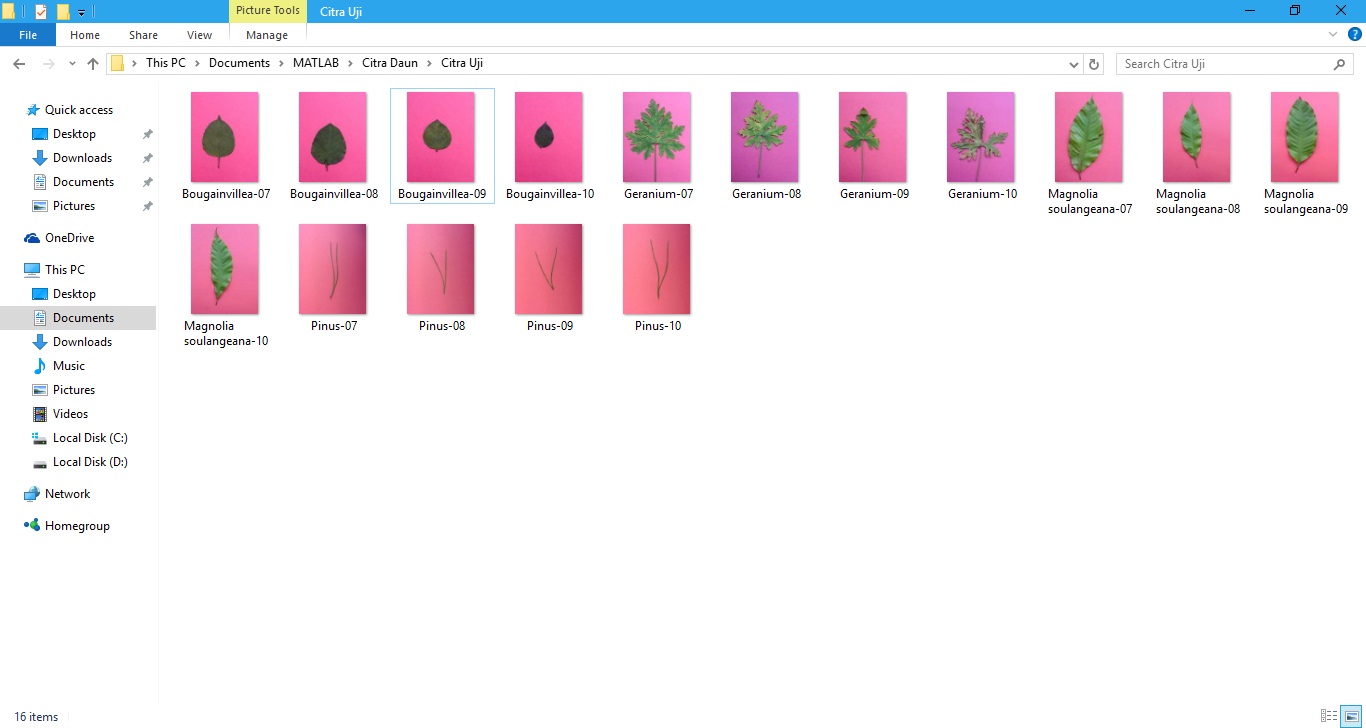

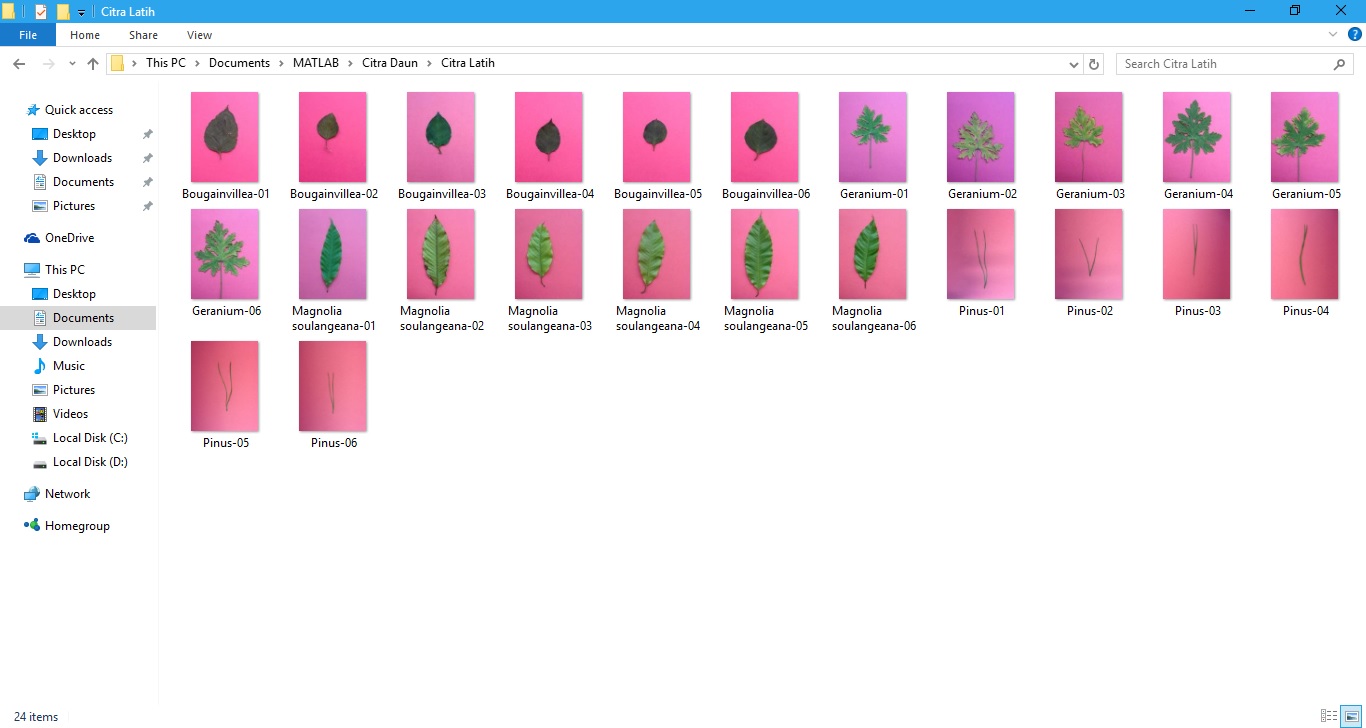

1. Mempersiapkan citra latih dan citra uji. Pada contoh ini 40 citra daun dibagi menjadi dua bagian yaitu 24 citra untuk citra latih dan 16 citra untuk citra uji.

a. Citra latih berjumlah 24 citra yang terdiri dari 6 citra pada masing-masing kelas

b. Citra uji berjumlah 16 citra yang terdiri dari 4 citra pada masing-masing kelas

2. Melakukan pelatihan jaringan dengan tahapan-tahapan sebagai berikut:
a. Membaca citra latih
b. Segmentasi citra dengan metode thresholding pada kanal merah
c. Operasi morfologi untuk memperbaiki hasil segmentasi
d. Ekstraksi ciri bentuk berdasarkan parameter metric dan eccentricity
e. Menetapkan target latih (kelas Bougainvillea sp disimbolkan dengan angka 1, kelas Geranium sp dengan angka 2, kelas Magnolia soulangeana dengan angka 3, dan kelas Pinus sp dengan angka 4)
f. Membangun arsitektur jaringan syaraf tiruan propagasi balik
g. Melatih jaringan dengan hasil ekstraksi ciri sebagai masukannya
h. Menghitung akurasi hasil pelatihan

Source code proses pelatihan jaringan adalah sebagai berikut:

clc;clear;close all;

image_folder = 'Citra Latih';
filenames = dir(fullfile(image_folder, '*.jpg'));
total_images = numel(filenames);

for n = 1:total_images
    full_name= fullfile(image_folder, filenames(n).name);
    I = imread(full_name);
    J = I(:,:,1);
    K = im2bw(J,.6);
    L = imcomplement(K);
    str = strel('disk',5);
    M = imclose(L,str);
    N = imfill(M,'holes');
    O = bwareaopen(N,5000);
    stats = regionprops(O,'Area','Perimeter','Eccentricity');
    area(n) = stats.Area;
    perimeter(n) = stats.Perimeter;
    metric(n) = 4*pi*area(n)/(perimeter(n)^2);
    eccentricity(n) = stats.Eccentricity;
end

input = [metric;eccentricity];
target = zeros(1,24);
target(:,1:6) = 1;
target(:,7:12) = 2;
target(:,13:18) = 3;
target(:,19:24) = 4;

net = newff(input,target,[10 5],{'logsig','logsig'},'trainlm');
net.trainParam.epochs = 1000;
net.trainParam.goal = 1e-6;
net = train(net,input,target);
output = round(sim(net,input));
save net.mat net

[m,n] = find(output==target);
akurasi = sum(m)/total_images*100

Salah satu tampilan citra hasil pengolahan ditunjukkan pada gambar di bawah ini:

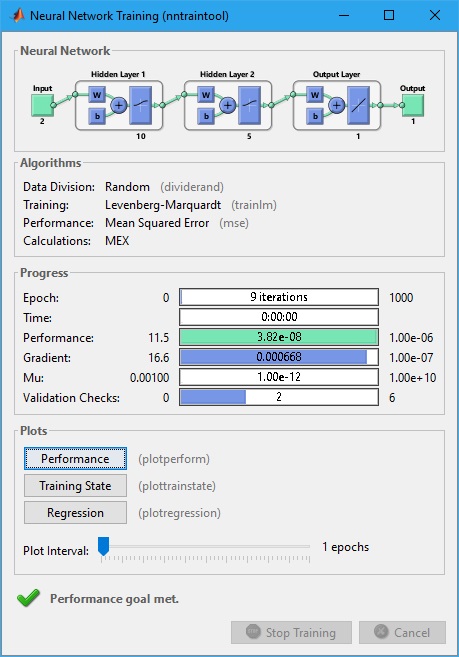

Sedangkan tampilan proses pelatihan jaringan yaitu:

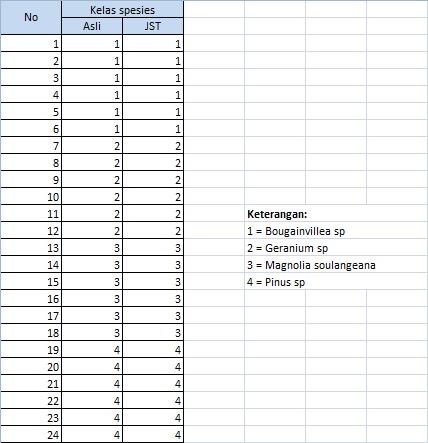

Hasil klasifikasi proses pelatihan ditunjukkan pada tabel berikut:

Berdasarkan pada tabel tersebut, akurasi yang dihasilkan sistem dalam proses pelatihan adalah 24/24*100% = 100%.

3. Melakukan pengujian jaringan dengan tahapan-tahapan sebagai berikut:
a. Membaca citra uji
b. Segmentasi citra dengan metode thresholding pada kanal merah
c. Operasi morfologi untuk memperbaiki hasil segmentasi
d. Ekstraksi ciri bentuk berdasarkan parameter metric dan eccentricity
e. Menetapkan target uji (kelas Bougainvillea sp disimbolkan dengan angka 1, kelas Geranium sp dengan angka 2, kelas Magnolia soulangeana dengan angka 3, dan kelas Pinus sp dengan angka 4)
f. Memanggil jaringan syaraf tiruan propagasi balik yang telah dibuat pada proses pelatihan
g. Menguji jaringan dengan hasil ekstraksi ciri sebagai masukannya
h. Menghitung akurasi hasil pengujian

Source code proses pengujian jaringan adalah sebagai berikut:

clc;clear;close all;

image_folder = 'Citra Uji';
filenames = dir(fullfile(image_folder, '*.jpg'));
total_images = numel(filenames);

for n = 1:total_images
    full_name= fullfile(image_folder, filenames(n).name);
    I = imread(full_name);
    J = I(:,:,1);
    K = im2bw(J,.6);
    L = imcomplement(K);
    str = strel('disk',5);
    M = imclose(L,str);
    N = imfill(M,'holes');
    O = bwareaopen(N,5000);
    stats = regionprops(O,'Area','Perimeter','Eccentricity');
    area(n) = stats.Area;
    perimeter(n) = stats.Perimeter;
    metric(n) = 4*pi*area(n)/(perimeter(n)^2);
    eccentricity(n) = stats.Eccentricity;
end

input = [metric;eccentricity];
target = zeros(1,16);
target(:,1:4) = 1;
target(:,5:8) = 2;
target(:,9:12) = 3;
target(:,13:16) = 4;

load net
output = round(sim(net,input));

[m,n] = find(output==target);
akurasi = sum(m)/total_images*100

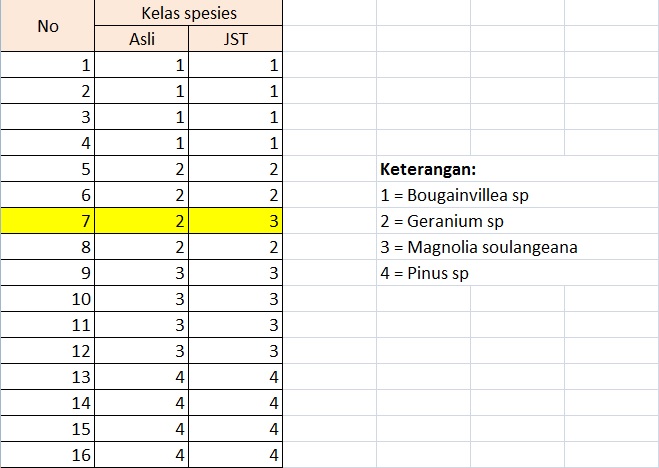

Hasil klasifikasi proses pengujian ditunjukkan pada tabel berikut:

Pada tabel di atas terdapat satu kelas citra daun yang diklasifikasikan dengan salah sehingga akurasi yang dihasilkan jaringan dalam proses pengujian adalah sebesar 15/16*100% = 93,75%.

Akurasi yang dihasilkan sistem baik pada proses pelatihan maupun pengujian menunjukkan bahwa metode yang digunakan dapat mengklasifikasikan citra daun dengan baik.

4. Membuat tampilan GUI Matlab
Source code GUI Matlab untuk proses klasifikasi citra daun adalah sebagai berikut:

function varargout = Klasifikasi_daun(varargin)
% KLASIFIKASI_DAUN MATLAB code for Klasifikasi_daun.fig
%      KLASIFIKASI_DAUN, by itself, creates a new KLASIFIKASI_DAUN or raises the existing
%      singleton*.
%
%      H = KLASIFIKASI_DAUN returns the handle to a new KLASIFIKASI_DAUN or the handle to
%      the existing singleton*.
%
%      KLASIFIKASI_DAUN('CALLBACK',hObject,eventData,handles,...) calls the local
%      function named CALLBACK in KLASIFIKASI_DAUN.M with the given input arguments.
%
%      KLASIFIKASI_DAUN('Property','Value',...) creates a new KLASIFIKASI_DAUN or raises the
%      existing singleton*.  Starting from the left, property value pairs are
%      applied to the GUI before Klasifikasi_daun_OpeningFcn gets called.  An
%      unrecognized property name or invalid value makes property application
%      stop.  All inputs are passed to Klasifikasi_daun_OpeningFcn via varargin.
%
%      *See GUI Options on GUIDE's Tools menu.  Choose "GUI allows only one
%      instance to run (singleton)".
%
% See also: GUIDE, GUIDATA, GUIHANDLES

% Edit the above text to modify the response to help Klasifikasi_daun

% Last Modified by GUIDE v2.5 23-Oct-2016 15:06:14

% Begin initialization code - DO NOT EDIT
gui_Singleton = 1;
gui_State = struct('gui_Name',       mfilename, ...
                   'gui_Singleton',  gui_Singleton, ...
                   'gui_OpeningFcn', @Klasifikasi_daun_OpeningFcn, ...
                   'gui_OutputFcn',  @Klasifikasi_daun_OutputFcn, ...
                   'gui_LayoutFcn',  [] , ...
                   'gui_Callback',   []);
if nargin && ischar(varargin{1})
    gui_State.gui_Callback = str2func(varargin{1});
end

if nargout
    [varargout{1:nargout}] = gui_mainfcn(gui_State, varargin{:});
else
    gui_mainfcn(gui_State, varargin{:});
end
% End initialization code - DO NOT EDIT


% --- Executes just before Klasifikasi_daun is made visible.
function Klasifikasi_daun_OpeningFcn(hObject, eventdata, handles, varargin)
% This function has no output args, see OutputFcn.
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
% varargin   command line arguments to Klasifikasi_daun (see VARARGIN)

% Choose default command line output for Klasifikasi_daun
handles.output = hObject;

% Update handles structure
guidata(hObject, handles);
movegui(hObject,'center');

% UIWAIT makes Klasifikasi_daun wait for user response (see UIRESUME)
% uiwait(handles.figure1);


% --- Outputs from this function are returned to the command line.
function varargout = Klasifikasi_daun_OutputFcn(hObject, eventdata, handles)
% varargout  cell array for returning output args (see VARARGOUT);
% hObject    handle to figure
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% Get default command line output from handles structure
varargout{1} = handles.output;


% --- Executes on button press in pushbutton1.
function pushbutton1_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
[nama_file,nama_path] = uigetfile({'*.*'});

if ~isequal(nama_file,0)
    I = imread(fullfile(nama_path,nama_file));
    axes(handles.axes1)
    imshow(I)
    handles.I = I;
    guidata(hObject,handles)
else
    return
end


% --- Executes on button press in pushbutton2.
function pushbutton2_Callback(hObject, eventdata, handles)
% hObject    handle to pushbutton2 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)
I = handles.I;
J = I(:,:,1);
K = im2bw(J,.6);
L = imcomplement(K);
str = strel('disk',5);
M = imclose(L,str);
N = imfill(M,'holes');
O = bwareaopen(N,5000);
stats = regionprops(O,'Area','Perimeter','Eccentricity');
area = stats.Area;
perimeter = stats.Perimeter;
metric = 4*pi*area/(perimeter^2);
eccentricity = stats.Eccentricity;

input = [metric;eccentricity];

load net
output = round(sim(net,input));

axes(handles.axes2)
imshow(O)

if output == 1
    kelas = 'Bougainvillea';
elseif output == 2
    kelas = 'Geranium';
elseif output == 3
    kelas = 'Magnolia soulangeana';
elseif output == 4
    kelas = 'Pinus';
end

set(handles.edit1,'String',kelas)


function edit1_Callback(hObject, eventdata, handles)
% hObject    handle to edit1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    structure with handles and user data (see GUIDATA)

% Hints: get(hObject,'String') returns contents of edit1 as text
%        str2double(get(hObject,'String')) returns contents of edit1 as a double


% --- Executes during object creation, after setting all properties.
function edit1_CreateFcn(hObject, eventdata, handles)
% hObject    handle to edit1 (see GCBO)
% eventdata  reserved - to be defined in a future version of MATLAB
% handles    empty - handles not created until after all CreateFcns called

% Hint: edit controls usually have a white background on Windows.
%       See ISPC and COMPUTER.
if ispc && isequal(get(hObject,'BackgroundColor'), get(0,'defaultUicontrolBackgroundColor'))
    set(hObject,'BackgroundColor','white');
end

Tampilan GUI Matlab ditunjukkan pada gambar-gambar berikut ini:

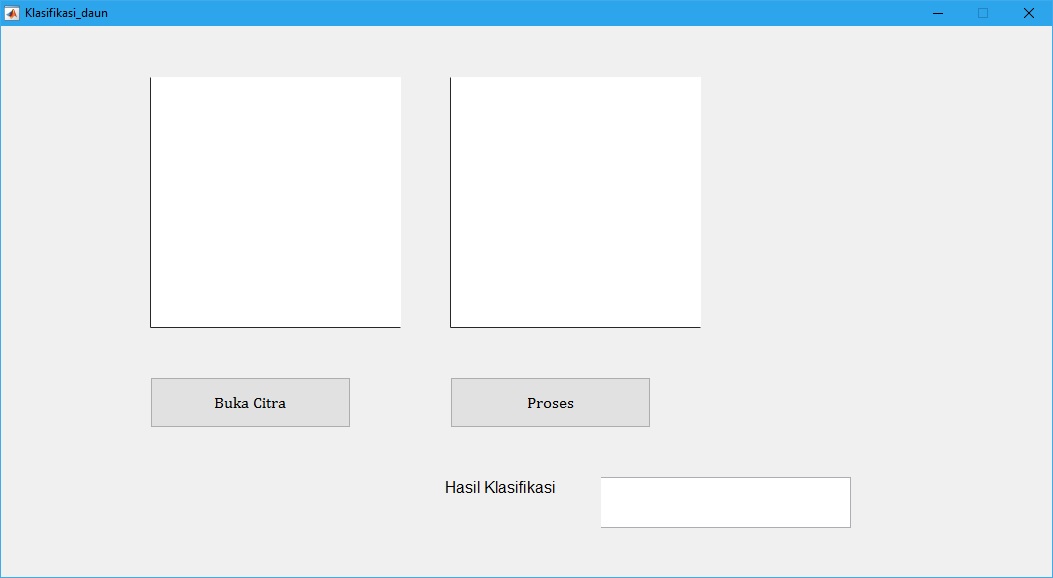

1. Tampilan awal

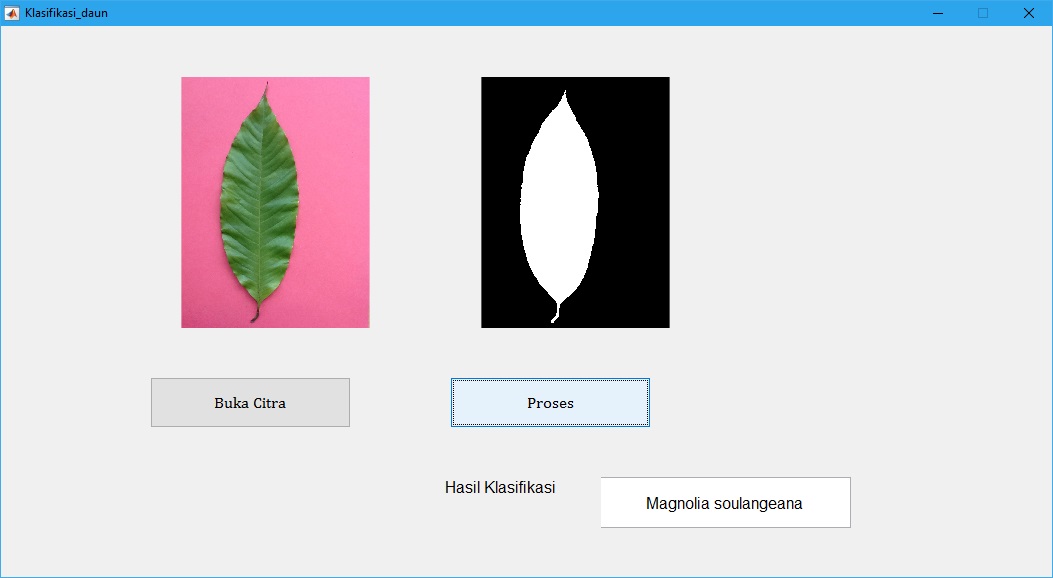

2. Pengolahan citra daun untuk kelas Bougainvillea sp

3. Pengolahan citra daun untuk kelas Geranium sp

4. Pengolahan citra daun untuk kelas Magnolia soulangeana

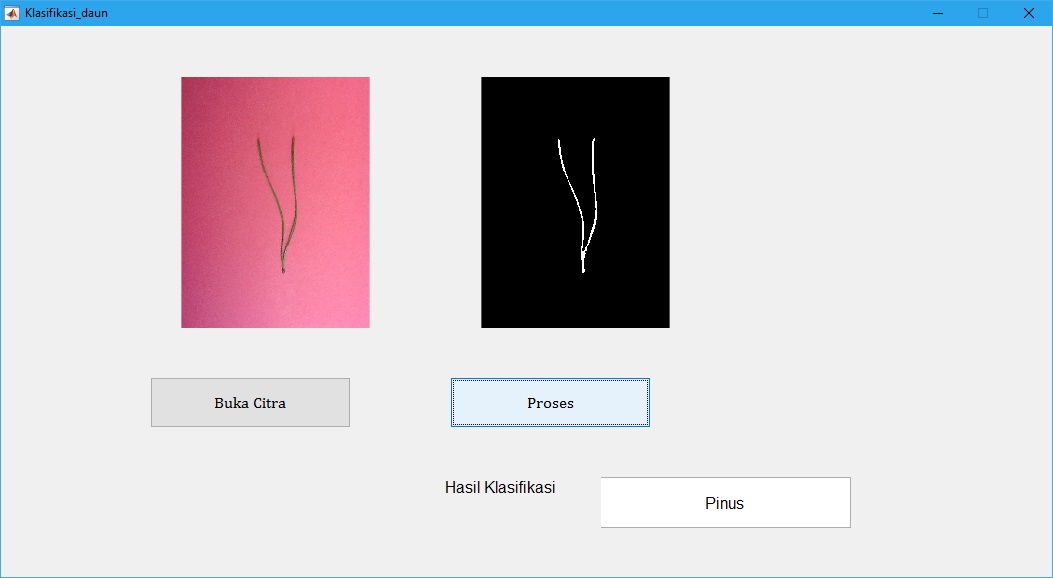

5. Pengolahan citra daun untuk kelas Pinus sp

Source code dan citra daun untuk proses klasifikasi pada pemrograman di atas dapat diperoleh pada halaman berikut ini: Source Code

Posted on October 24, 2016, in Data mining, Pengenalan Matlab, Pengenalan Pola, Pengolahan Citra and tagged , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , . Bookmark the permalink. 123 Comments.

  1. mas adi bagaimana cara menginisialisasikan bobot awal dg nilai yg tetap agar nilai akurasi tidak berubah ubah dan nilainya bisa tinggi pada pelatihan dan pengujiannya ??

  2. mas adi biar akurasi pengujian bisa naik itu gmna ?

    • Bisa memvariasikan parameter2 yg mempengaruhi performasi jst seperti learning rate, jenis fungsi aktivasi, jenis fungsi pelatihan, jumlah epoch, dll

  3. di pelatihannya sudah mencapai 85% mas

  4. mas mau tanya untuk fungsi pengubahan citra asli menjadi citra greyscale dan biner itu buat apa ??

  5. Mas mau tanya lagi
    Kalo mencari nilai akurasi pada pengujian jaringan pake
    Akurasi = sum(m)/ total_image*100

    Kalo nilai m diganti pake nilai n gmna ?

  6. mas kalau kombinasi color moment dengan hsv gmna hitungnya ya?
    mohon pencerahannya mas, soalnya untuk skrippsi trimakasih..

    • ini merupakan contoh koding untuk menghitung color moment
      silakan dicoba
      % Extract RGB Channel
      R=I(:,:,1);
      G=I(:,:,2);
      B=I(:,:,3);
      % Extract Statistical features
      % 1] MEAN
      meanR=mean2(R);
      meanG=mean2(G);
      meanB=mean2(B);
      % 2] Standard Deviation
      stdR=std2(R);
      stdG=std2(G);
      stdB=std2(B);
      A=[meanR meanG meanB stdR stdG stdB];

  7. maaf mas, kalau perhitungan manualnya itu gmana ya rumusnya…

  8. oke terimakasih mas penjelasannya, semoga mas sehat sehat selalu dan banyak rejeki nya amin…./
