Ekstraksi Ciri Citra


Ekstraksi ciri citra merupakan tahapan mengekstrak ciri/informasi dari objek di dalam citra yang ingin dikenali/dibedakan dengan objek lainnya.

Ciri yang telah diekstrak kemudian digunakan sebagai parameter/nilai masukan untuk membedakan antara objek satu dengan lainnya pada tahapan identifikasi/ klasifikasi.

Ciri yang umumnya diekstrak antara lain:

1. Ekstraksi Ciri Bentuk
Untuk membedakan bentuk objek satu dengan objek lainnya, dapat menggunakan parameter yang disebut dengan ‘eccentricity’. Eccentricity merupakan nilai perbandingan antara jarak foci ellips minor dengan foci ellips mayor suatu objek. Eccentricity memiliki rentang nilai antara 0 hingga 1. Objek yang berbentuk memanjang/mendekati bentuk garis lurus, nilai eccentricitynya mendekati angka 1, sedangkan objek yang berbentuk bulat/lingkaran, nilai eccentricitynya mendekati angka 0. Penghitungan eccentricity diilustrasikan pada gambar di bawah ini:

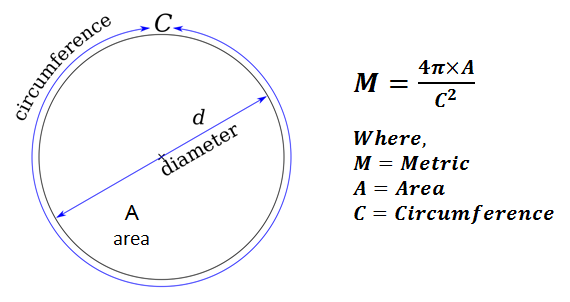

Parameter lainnya yang dapat digunakan untuk membedakan bentuk suatu objek yaitu ‘metric’. Metric merupakan nilai perbandingan antara luas  dan keliling objek. Metric memiliki rentang nilai antara 0 hingga 1. Objek yang berbentuk memanjang/mendekati bentuk garis lurus, nilai metricnya mendekati angka 0, sedangkan objek yang berbentuk bulat/lingkaran, nilai metricnya mendekati angka 1. Penghitungan metric diilustrasikan pada gambar di bawah ini:

2. Ekstraksi Ciri Ukuran
Untuk membedakan ukuran objek satu dengan objek lainnya dapat menggunakan parameter luas dan keliling. Luas merupakan banyaknya piksel yang menyusun suatu objek. Sedangkan keliling merupakan banyaknya piksel yang mengelilingi suatu objek. Materi mengenai pemrograman matlab untuk menghitung luas dan keliling suatu objek dapat dilihat pada laman berikut ini: Cara menghitung luas dan keliling suatu citra

3. Ekstraksi Ciri Geometri
Ciri geometri merupakan ciri yang didasarkan pada hubungan antara dua buah titik, garis, atau bidang dalam citra digital. Ciri geometri di antaranya adalah jarak dan sudut. Jarak antara dua buah titik (dengan satuan piksel) dapat ditentukan menggunakan persamaan euclidean, minkowski, manhattan, dll. Jarak dengan satuan piksel tersebut dapat dikonversi menjadi satuan panjang seperti milimeter, centimeter, meter, dll dengan cara membaginya dengan resolusi spasial (materi mengenai perhitungan jarak dapat dilihat pada laman berikut ini: Cara mengukur jarak antara dua objek dalam citra). Sedangkan sudut antara dua buah garis dapat ditentukan dengan perhitungan trigonometri maupun dengan analisis vektor.

4. Ekstraksi Ciri Tekstur
Untuk membedakan tekstur objek satu dengan objek lainnya dapat menggunakan ciri statistik orde pertama atau ciri statistik orde dua. Ciri orde pertama didasarkan pada karakteristik histogram citra. Ciri orde pertama umumnya digunakan untuk membedakan tekstur makrostruktur (perulangan pola lokal secara periodik). Ciri orde pertama antara lain: mean, variance, skewness, kurtosis, dan entropy. Sedangkan ciri orde dua didasarkan pada probabilitas hubungan ketetanggaan antara dua piksel pada jarak dan orientasi sudut tertentu. Ciri orde dua umumnya digunakan untuk membedakan tekstur mikrostruktur (pola lokal dan perulangan tidak begitu jelas). Ciri orde dua antara lain: Angular Second Moment, Contrast, Correlation, Variance, Inverse Different Moment, dan Entropy.
Analisis tekstur juga dapat dilakukan dalam domain frekuensi antara lain menggunakan filter bank gabor.

5. Ekstraksi Ciri Warna
Untuk membedakan suatu objek dengan warna tertentu dapat menggunakan nilai hue yang merupakan representasi dari cahaya tampak (merah, jingga, kuning, hijau, biru, ungu). Nilai hue dapat dikombinasikan dengan nilai saturation dan value yang merupakan tingkat kecerahan suatu warna. Untuk mendapatkan ketiga nilai tersebut, perlu dilakukan konversi ruang warna citra yang semula RGB (Red, Green, Blue) menjadi HSV (Hue, Saturation, Value) melalui persamaan berikut:

R‘ = R/255
G‘ = G/255
B‘ = B/255

Cmax = max(R‘, G‘, B‘)
Cmin = min(R‘, G‘, B‘)
Δ = CmaxCmin

 Perhitungan nilai Hue:

Perhitungan nilai Saturation:

Perhitungan nilai Value:

V = Cmax

sehingga ruang warna citra yang semula berbentuk kubus berubah bentuk menjadi kerucut

rgb colorspace

hsv colorspace

Ekstraksi ciri citra merupakan tahapan penting dalam bidang computer vision (pengolahan citra dan pengenalan pola).

Beberapa hal yang perlu diperhatikan dalam memilih ciri yang tepat yang akan digunakan sebagai masukan pada tahapan klasifikasi citra antara lain:
1. Secara visual (penglihatan manusia), ciri apakah yang membedakan antara kelas satu dengan kelas lainnya?
2. Domain apakah yang akan kita gunakan untuk mengekstrak ciri tersebut? (domain spasial atau domain frekuensi?)
3. Parameter apa sajakah yang akan dipilih untuk mewakili ciri tersebut?
4. Berapa jumlah parameter yang akan kita gunakan?
5. Ciri lain apakah yang memungkinkan untuk kita kombinasikan?

Contoh kasus:

Apabila kita ingin merancang sebuah sistem pengenalan wajah (face recognition) manusia, maka muncul pertanyaan “Ciri apakah yang membedakan antara wajah satu dengan wajah yang lain?”.

Tidak mungkin apabila ciri yang kita gunakan adalah jumlah mata, jumlah telinga, maupun jumlah hidung karena antara wajah satu dengan yang lain jumlah organ-organ tersebut adalah sama.

Oleh karena itu, ciri yang memungkinkan antara lain warna kulit, tekstur wajah, geometri wajah (jarak antara mata kiri dengan mata kanan, jarak antara mata kanan/kiri dengan hidung, jarak antara mata kanan/kiri dengan mulut, jarak antara hidung dengan mulut, dsb).

Kita dapat memilih salah satu ataupun mengkombinasikan ciri-ciri tersebut. Proses pengenalan wajah yang baik adalah proses pengenalan yang menghasilkan akurasi yang tinggi dengan jumlah ciri seminimal mungkin agar dapat menghemat proses komputasi.

Pemilihan ciri terbaik dengan jumlah seminimal mungkin dapat dilakukan pada tahapan feature selection dengan menggunakan beberapa algoritma dalam machine learning dan data mining.
