Dalam sistem koordinat citra dua dimensi, jarak antara dua objek dapat diukur menggunakan persamaan euclidean distance. Berikut ini merupakan contoh aplikasi pemrograman matlab untuk mengukur jarak antara dua objek dalam citra phantom berekstensi dicom. Langkah-langkahnya adalah sebagai berikut:

1. Membaca citra phantom yang berekstensi dicom

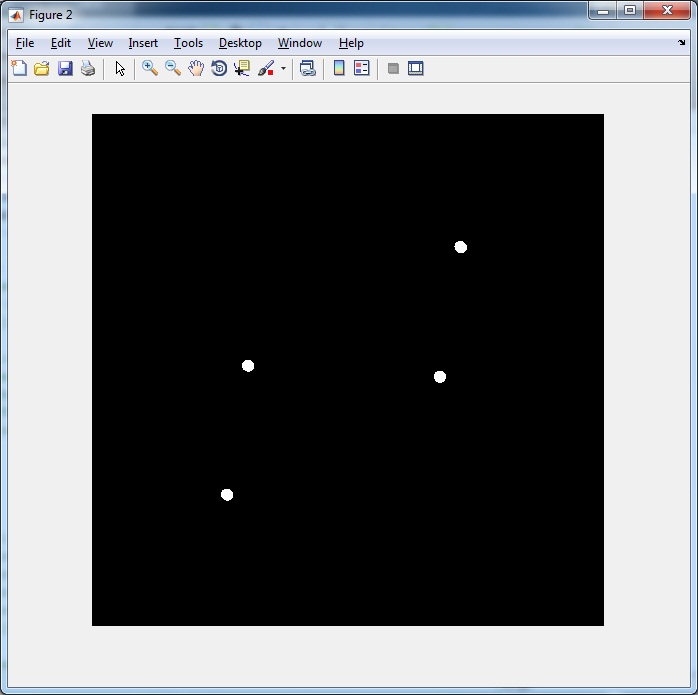

2. Melakukan operasi thresholding citra

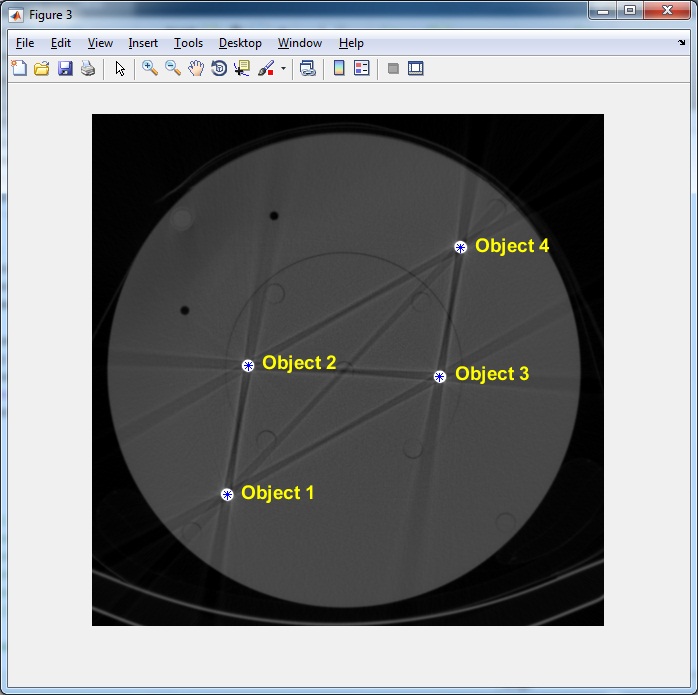

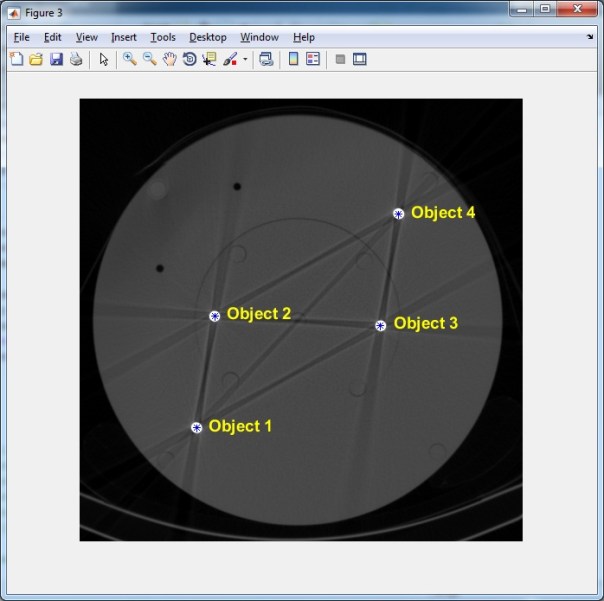

3. Menentukan centroid dan labelling objek

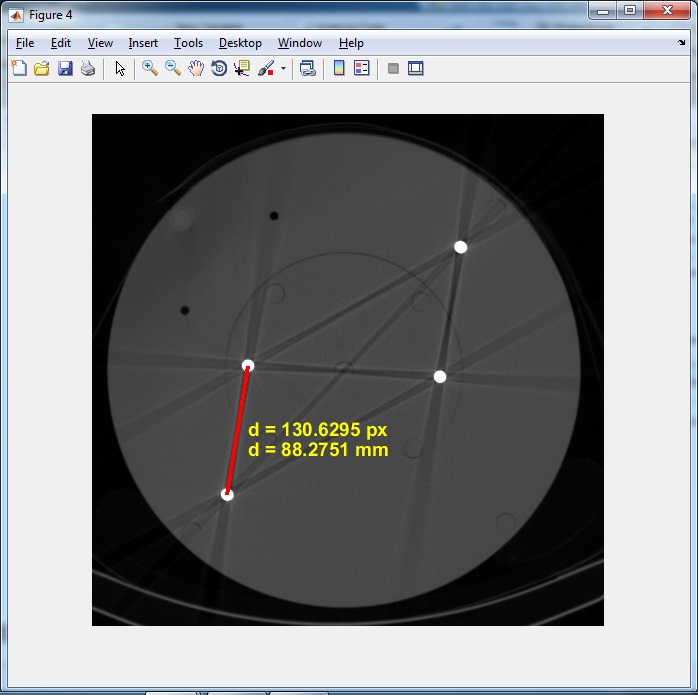

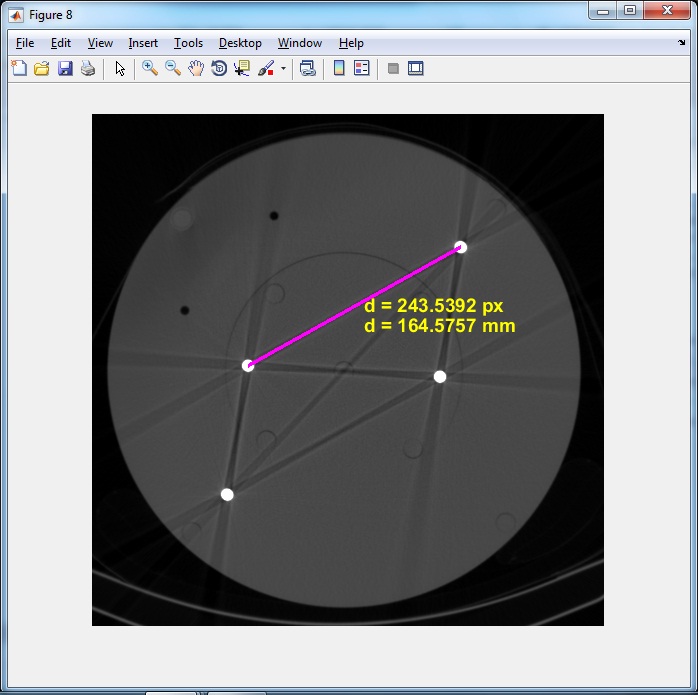

4. Mengukur jarak antara dua objek menggunakan persamaan euclidean distance dalam satuan piksel. Satuan piksel kemudian dikonversi menjadi satuan mm dengan cara membagi hasil pengukuran jarak dalam satuan piksel dengan resolusi spasial (pada contoh ini diketahui resolusi spasial citra dicom adalah sebesar 1,4798 piksel per mm). Pengukuran jarak antara objek 1 dengan objek 2 ditunjukkan pada gambar berikut:

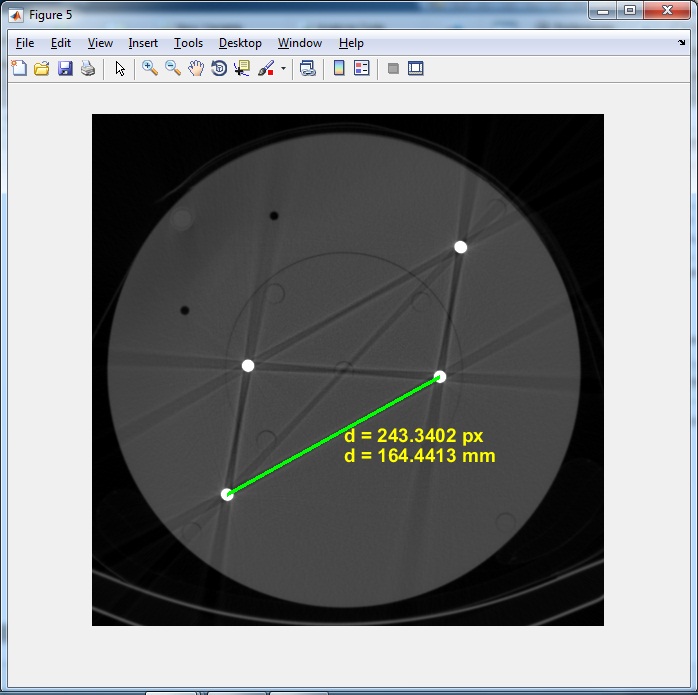

5. Pengukuran jarak antara objek 1 dan objek 3

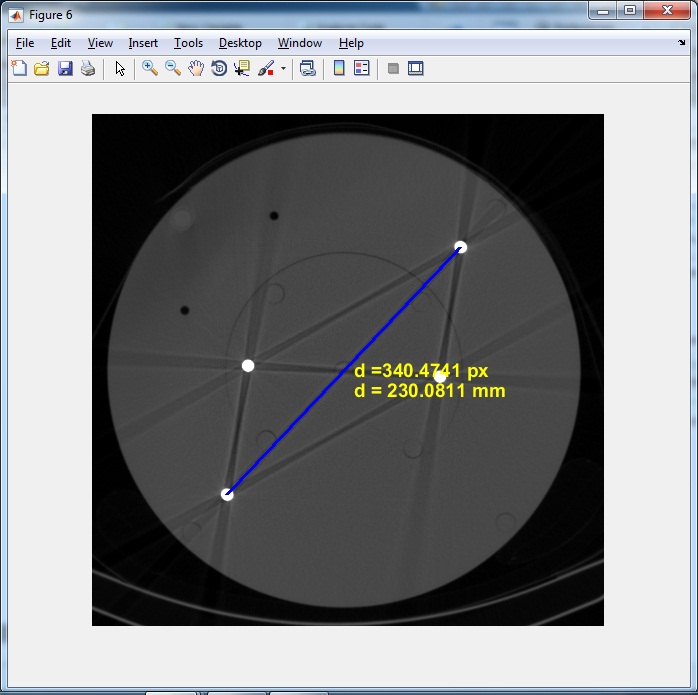

6. Pengukuran jarak antara objek 1 dan objek 4

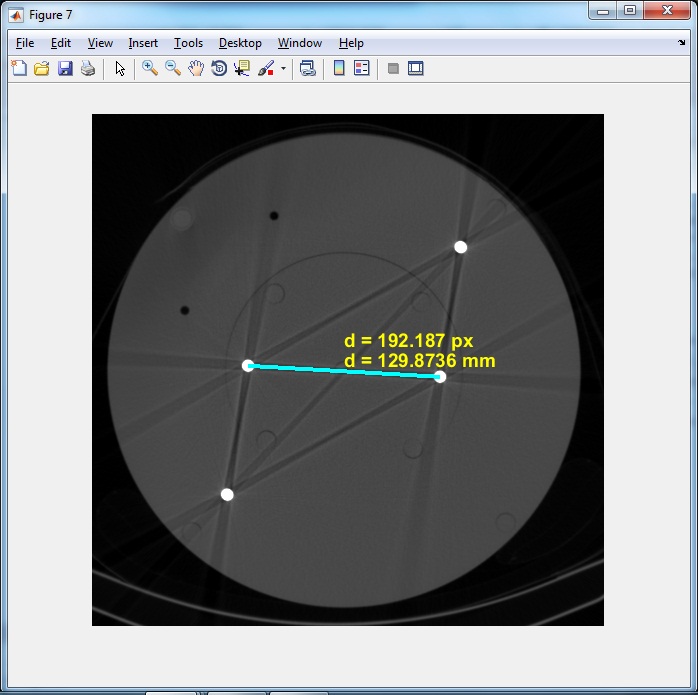

7. Pengukuran jarak antara objek 2 dan objek 3

8. Pengukuran jarak antara objek 2 dan objek 4

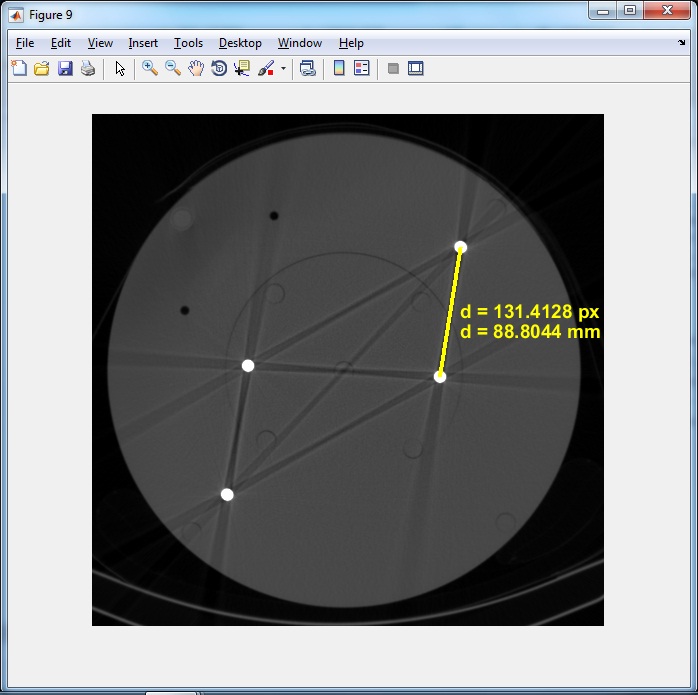

9. Pengukuran jarak antara objek 3 dan objek 4

Tampilan source code Matlab untuk mengukur jarak antara dua objek dalam citra adalah sebagai berikut:

clc;clear;close all;
I = dicomread('slice1.dcm');
figure(1), imshow(I,[]);

BW = I>3000;
figure(2), imshow(BW,[]);

s = regionprops(BW, 'centroid');
centroids = cat(1,s.Centroid);

% labelling
[B,L] = bwboundaries(BW,'noholes');
[~,num] = bwlabel(BW,8);
figure(3), imshow(I,[])
hold on
for k = 1:num
    boundary = B{k};
    text(boundary(1,2)+20,boundary(1,1),strcat(['Object ',num2str(k)]),'Color','y',...
        'FontSize',14,'FontWeight','bold');
    plot(centroids(:,1), centroids(:,2), 'b*')
end
hold off

% object 1 & 2
x1 = centroids(1,1);
y1 = centroids(1,2);
x2 = centroids(2,1);
y2 = centroids(2,2);
figure(4), imshow(I,[])
hold on
plot([x1;x2], [y1;y2], 'r','LineWidth',3)

d_px = sum(([x1;y1]-[x2;y2]).^2).^0.5;
res = 1.4798;
d_mm = d_px/res;
text((x1+x2+20)/2,(y1+y2)/2,strcat(['d = ',num2str(d_px),' px']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
text((x1+x2+20)/2,(y1+y2+40)/2,strcat(['d = ',num2str(d_mm),' mm']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
hold off

% object 1 & 3
x1 = centroids(1,1);
y1 = centroids(1,2);
x3 = centroids(3,1);
y3 = centroids(3,2);
figure(5), imshow(I,[])
hold on
plot([x1;x3], [y1;y3], 'g','LineWidth',3)

d_px = sum(([x1;y1]-[x3;y3]).^2).^0.5;
res = 1.4798;
d_mm = d_px/res;
text((x1+x3+20)/2,(y1+y3)/2,strcat(['d = ',num2str(d_px),' px']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
text((x1+x3+20)/2,(y1+y3+40)/2,strcat(['d = ',num2str(d_mm),' mm']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
hold off

% object 1 & 4
x1 = centroids(1,1);
y1 = centroids(1,2);
x4 = centroids(4,1);
y4 = centroids(4,2);
figure(6), imshow(I,[])
hold on
plot([x1;x4], [y1;y4], 'b','LineWidth',3)

d_px = sum(([x1;y1]-[x4;y4]).^2).^0.5;
res = 1.4798;
d_mm = d_px/res;
text((x1+x4+20)/2,(y1+y4)/2,strcat('d = ',[num2str(d_px),' px']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
text((x1+x4+20)/2,(y1+y4+40)/2,strcat(['d = ',num2str(d_mm),' mm']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
hold off

% object 2 & 3
x2 = centroids(2,1);
y2 = centroids(2,2);
x3 = centroids(3,1);
y3 = centroids(3,2);
figure(7), imshow(I,[])
hold on
plot([x2;x3], [y2;y3], 'c','LineWidth',3)

d_px = sum(([x2;y2]-[x3;y3]).^2).^0.5;
res = 1.4798;
d_mm = d_px/res;
text((x2+x3)/2,(y2+y3-60)/2,strcat(['d = ',num2str(d_px),' px']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
text((x2+x3)/2,(y2+y3-20)/2,strcat(['d = ',num2str(d_mm),' mm']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
hold off

% object 2 & 4
x2 = centroids(2,1);
y2 = centroids(2,2);
x4 = centroids(4,1);
y4 = centroids(4,2);
figure(8), imshow(I,[])
hold on
plot([x2;x4], [y2;y4], 'm','LineWidth',3)

d_px = sum(([x2;y2]-[x4;y4]).^2).^0.5;
res = 1.4798;
d_mm = d_px/res;
text((x2+x4+20)/2,(y2+y4)/2,strcat(['d = ',num2str(d_px),' px']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
text((x2+x4+20)/2,(y2+y4+40)/2,strcat(['d = ',num2str(d_mm),' mm']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
hold off

% object 3 & 4
x3 = centroids(3,1);
y3 = centroids(3,2);
x4 = centroids(4,1);
y4 = centroids(4,2);
figure(9), imshow(I,[])
hold on
plot([x3;x4], [y3;y4], 'y','LineWidth',3)

d_px = sum(([x3;y3]-[x4;y4]).^2).^0.5;
res = 1.4798;
d_mm = d_px/res;
text((x3+x4+20)/2,(y3+y4)/2,strcat(['d = ',num2str(d_px),' px']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
text((x3+x4+20)/2,(y3+y4+40)/2,strcat(['d = ',num2str(d_mm),' mm']),'Color','y',...
    'FontSize',14,'FontWeight','bold');
hold off

File source code lengkap beserta citra dicom pada pemrograman di atas dapat diperoleh melalui halaman berikut ini: Source Code
