Metode Segmentasi Citra Digital

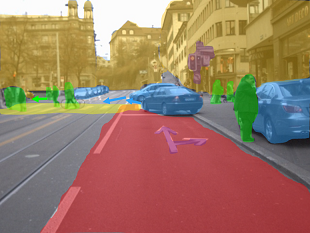

Segmentasi citra adalah salah satu tahapan penting dalam pengolahan citra yang bertujuan untuk membagi citra menjadi beberapa bagian yang memiliki makna atau sifat yang seragam. Proses ini bertujuan untuk mengidentifikasi objek, area, atau fitur penting dalam citra untuk analisis lebih lanjut. Dalam artikel ini, akan dibahas mengenai metode-metode segmentasi citra yang beragam, mulai dari pendekatan klasik hingga teknik-teknik terbaru yang didukung oleh kecerdasan buatan. Segmentasi citra digunakan dalam berbagai aplikasi, termasuk pengenalan pola, deteksi objek, klasifikasi citra, dan pengolahan citra medis.

1. Metode Segmentasi Klasik

– Metode Berbasis Ambang / Thresholding

Metode segmentasi berbasis ambang (thresholding) adalah salah satu pendekatan klasik yang paling sederhana dalam segmentasi citra. Ini melibatkan pemilihan nilai ambang (threshold) yang sesuai untuk memisahkan piksel ke dalam dua kelas, yaitu objek dan latar belakang, berdasarkan tingkat intensitasnya. Piksel dengan intensitas di atas threshold dianggap sebagai bagian dari satu kelompok, sementara piksel dengan intensitas di bawah threshold dianggap sebagai bagian dari kelompok yang lain.

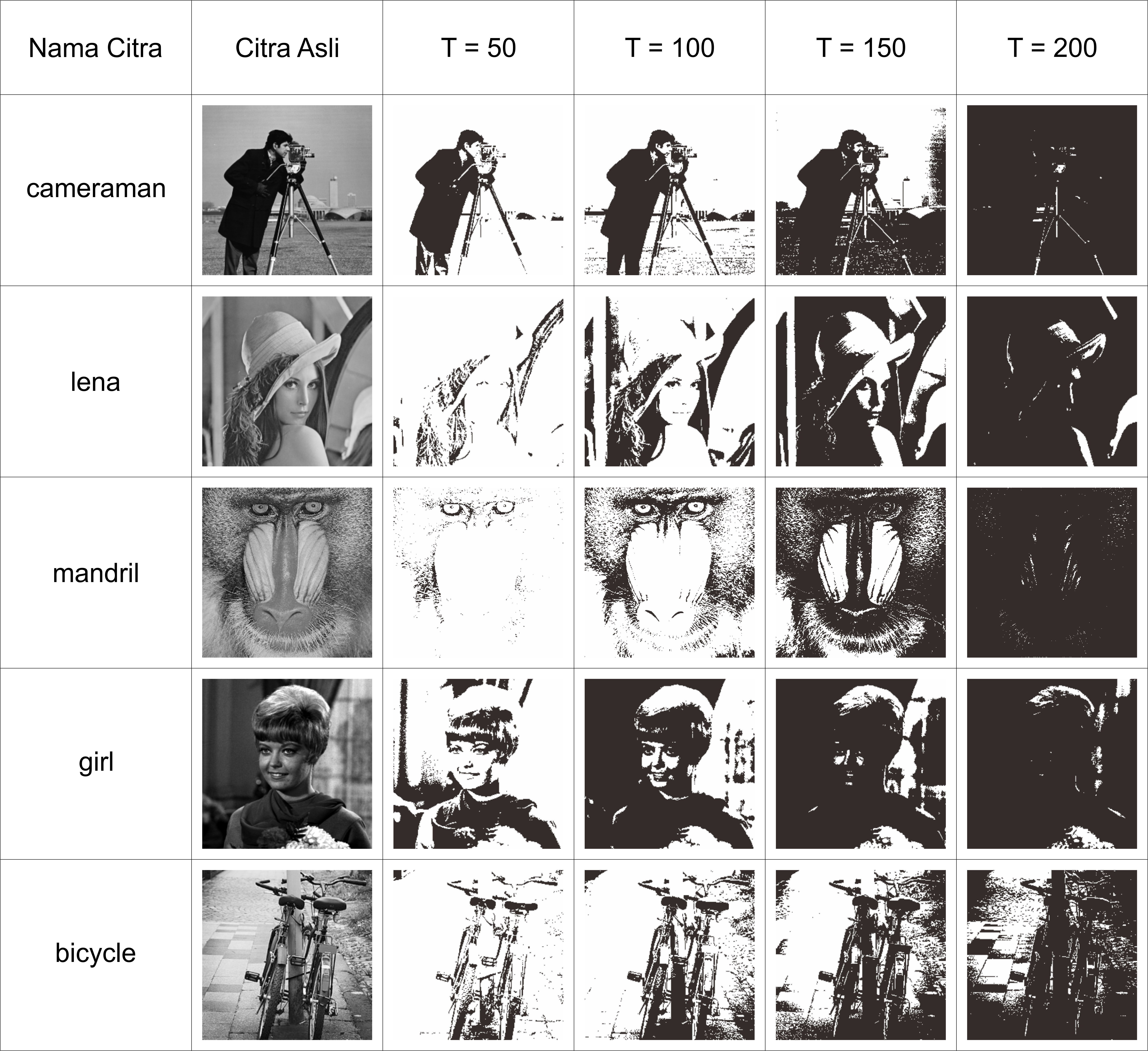

Segmentasi Citra Menggunakan Metode Thresholding

Baca Juga: Identifikasi Nilai Uang Logam Menggunakan Metode Otsu Thresholding

Prinsip Kerja Metode Berbasis Thresholding:

Penentuan Threshold: Langkah pertama dalam metode ini adalah menentukan nilai threshold yang tepat. Ini bisa dilakukan secara manual berdasarkan pengetahuan tentang citra atau secara otomatis menggunakan teknik seperti metode Otsu atau metode adaptif.
Pengklasifikasi Piksel: Setelah nilai threshold ditentukan, setiap piksel dalam citra diklasifikasikan ke dalam satu kelompok atau yang lain berdasarkan pada nilai intensitasnya. Piksel dengan intensitas di atas threshold dianggap sebagai objek, sementara piksel dengan intensitas di bawah threshold dianggap sebagai latar belakang.
Pemisahan Objek dan Latar Belakang: Setelah piksel-piksel diklasifikasikan, citra dipisahkan menjadi objek dan latar belakang. Piksel yang termasuk dalam objek umumnya diberi nilai intensitas yang berbeda atau label untuk membedakannya dari latar belakang.

Kelebihan Metode Thresholding:

Sederhana: Metode ini mudah dipahami dan diimplementasikan.
Komputasi Efisien: Memerlukan sedikit sumber daya komputasi, sehingga dapat diterapkan pada citra dengan ukuran besar dengan cepat.
Fleksibel: Dapat disesuaikan dengan berbagai jenis citra dan aplikasi dengan menyesuaikan nilai threshold.

Keterbatasan Metode Thresholding:

Sensitif terhadap Noise: Rentan terhadap efek noise dalam citra yang dapat menyebabkan piksel-piksel dianggap sebagai bagian dari objek meskipun seharusnya tidak.
Memerlukan Pengetahuan Awal: Memerlukan informasi tentang citra atau eksperimen untuk menentukan nilai threshold yang optimal.
Tidak Cocok untuk Citra yang Kompleks: Tidak efektif untuk citra dengan variasi intensitas yang kompleks atau dengan objek yang tidak homogen.

Jenis-Jenis Metode Thresholding:

Threshold Global: Nilai threshold yang sama diterapkan ke seluruh citra.
Threshold Lokal: Nilai threshold yang berbeda diterapkan ke setiap bagian citra, tergantung pada statistik lokal dari wilayah tersebut.
Threshold Multilevel: Memungkinkan pembagian citra menjadi lebih dari dua kelompok dengan menggunakan beberapa nilai threshold.

– Metode Berbasis Pemilihan Warna

Metode segmentasi berbasis pemilihan warna memanfaatkan informasi warna dalam citra untuk memisahkan objek berdasarkan warnanya. Pendekatan ini memanfaatkan informasi warna dalam citra untuk membedakan objek dari latar belakang atau untuk mengelompokkan piksel-piksel dengan warna yang serupa ke dalam satu kelas. Metode ini sangat berguna dalam kasus-kasus di mana objek memiliki warna yang khas atau dominan yang membedakannya dari latar belakang.

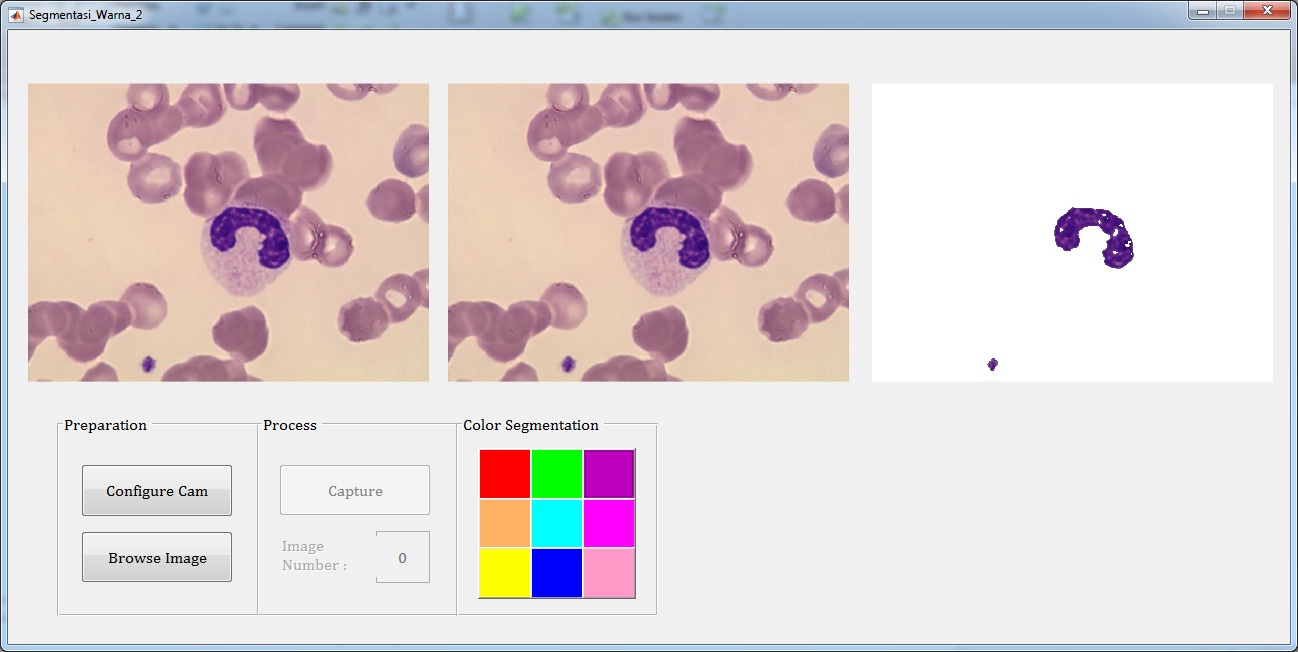

Penerapan Segmentasi Warna Dalam Sel Darah Merah

Baca Juga: Segmentasi Warna

Prinsip Kerja Metode Berbasis Pemilihan Warna:

Pemilihan Model Warna: Langkah pertama dalam metode ini adalah memilih model warna yang tepat untuk mewakili informasi warna dalam citra. Model warna yang umum digunakan termasuk RGB (Red, Green, Blue), HSV (Hue, Saturation, Value), atau model warna Lab.
Pemilihan Rentang Warna: Setelah model warna dipilih, rentang warna yang mencakup warna objek yang ingin dipisahkan dari latar belakang ditentukan. Rentang ini dapat didefinisikan secara manual atau secara otomatis berdasarkan statistik warna dalam citra.
Segmentasi Berbasis Warna: Setiap piksel dalam citra diklasifikasikan ke dalam satu kelompok atau yang lain berdasarkan warnanya. Piksel dengan warna yang sesuai dengan rentang warna objek dianggap sebagai bagian dari objek, sementara piksel dengan warna di luar rentang warna objek dianggap sebagai bagian dari latar belakang.
Pemisahan Objek dan Latar Belakang: Setelah piksel-piksel diklasifikasikan, citra dipisahkan menjadi objek dan latar belakang. Piksel yang termasuk dalam objek umumnya diberi nilai intensitas yang berbeda atau label untuk membedakannya dari latar belakang.

Kelebihan Metode Berbasis Pemilihan Warna:

Efektif untuk Objek dengan Warna Khas: Cocok untuk objek yang memiliki warna yang khas atau dominan yang membedakannya dari latar belakang.
Sederhana: Metode ini mudah dipahami dan diimplementasikan.
Komputasi Efisien: Memerlukan sedikit sumber daya komputasi, sehingga dapat diterapkan pada citra dengan ukuran besar dengan cepat.

Keterbatasan Metode Berbasis Pemilihan Warna:

Sensitif terhadap Variasi Warna: Rentan terhadap variasi dalam intensitas warna atau perubahan pencahayaan yang dapat mempengaruhi warna objek.
Tidak Cocok untuk Objek dengan Warna Seragam: Tidak efektif untuk objek yang memiliki variasi warna yang kecil atau homogen.

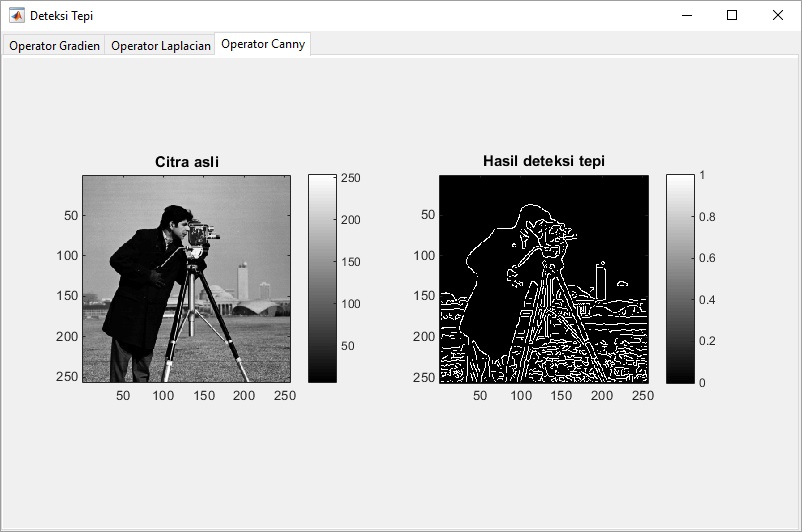

– Metode Berbasis Tepi

Metode berbasis tepi, juga dikenal sebagai metode deteksi tepi, adalah pendekatan dalam segmentasi citra yang berfokus pada identifikasi tepi atau perubahan tajam dalam intensitas piksel dalam citra. Tepi merupakan wilayah di mana terjadi perubahan yang signifikan dalam intensitas piksel, yang bisa mengindikasikan batas antara objek dan latar belakang, atau antara objek yang berbeda dalam citra.

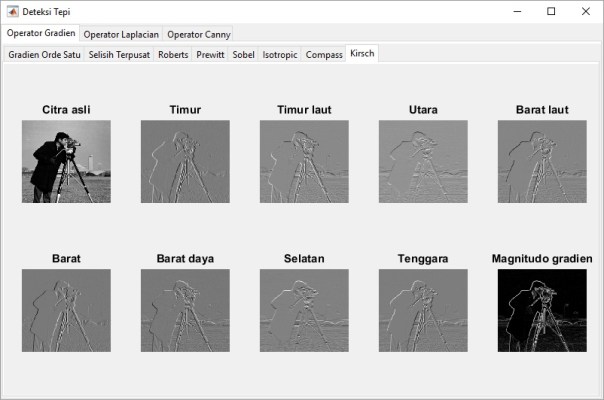

Baca Juga: Deteksi Tepi Citra Digital Menggunakan Matlab

Prinsip Kerja Metode Berbasis Tepi:

Pendeteksian Tepi: Langkah pertama dalam metode ini adalah pendeteksian tepi dalam citra. Ini dilakukan dengan menerapkan operator tepi, seperti operator Sobel, operator Prewitt, atau operator Canny, yang menghitung gradien intensitas piksel dalam berbagai arah untuk mengidentifikasi perubahan tajam dalam citra.
Enhancement Tepi (Opsional): Beberapa metode dapat mencakup langkah penguatan atau perbaikan tepi untuk meningkatkan kualitas deteksi tepi. Ini dapat melibatkan penerapan filter atau teknik lainnya untuk meningkatkan kontras tepi.
Segmentasi Berbasis Tepi: Setelah tepi terdeteksi, citra dipisahkan berdasarkan lokasi tepi. Ini dapat dilakukan dengan mengikuti kontur tepi untuk memisahkan objek dari latar belakang atau dengan menerapkan metode segmentasi tambahan berdasarkan informasi tepi.
Pemisahan Objek dan Latar Belakang: Setelah citra dipisahkan berdasarkan tepi, piksel-piksel yang termasuk dalam tepi atau terkait dengan tepi diklasifikasikan sebagai bagian dari objek, sementara piksel-piksel lainnya dianggap sebagai bagian dari latar belakang.

Kelebihan Metode Berbasis Tepi:

Memberikan Informasi Struktural: Deteksi tepi memberikan informasi tentang struktur objek dalam citra, yang berguna untuk segmentasi dan analisis lanjutan.
Tahan terhadap Variasi Intensitas: Tepi sering kali tetap terdeteksi bahkan dalam kasus di mana terjadi variasi besar dalam intensitas citra, seperti perubahan pencahayaan atau noise.

Keterbatasan Metode Berbasis Tepi:

Rentan terhadap Noise: Metode ini dapat menghasilkan deteksi tepi palsu atau tidak diinginkan jika citra tercemar dengan noise.
Sensitif terhadap Posisi dan Ukuran: Deteksi tepi bisa sensitif terhadap posisi dan ukuran objek dalam citra, yang bisa menghasilkan deteksi tepi yang tidak konsisten.

2. Metode Segmentasi Lanjutan

– Segmentasi Berbasis Klaster

Metode segmentasi berbasis klaster mengelompokkan piksel ke dalam kelompok-kelompok yang serupa berdasarkan atribut-atribut seperti warna, tekstur, atau intensitas. Pendekatan ini melibatkan pengelompokan piksel-piksel ke dalam kelompok-kelompok yang homogen berdasarkan kesamaan atribut, dengan tujuan untuk memisahkan objek dari latar belakang atau membedakan antara objek-objek yang berbeda dalam citra.

Baca Juga: Segmentasi Citra Menggunakan Algoritma Klasifikasi

Prinsip Kerja Segmentasi Berbasis Klaster:

Pemilihan Atribut: Langkah pertama dalam segmentasi berbasis klaster adalah pemilihan atribut yang akan digunakan untuk mengukur kesamaan antara piksel-piksel dalam citra. Atribut yang umum digunakan termasuk intensitas warna, tekstur, atau posisi spasial.
Inisialisasi Klaster: Setelah atribut dipilih, klaster awal biasanya diinisialisasi secara acak atau berdasarkan beberapa kriteria awal. Setiap piksel dalam citra diklasifikasikan ke dalam salah satu klaster berdasarkan nilai atributnya.
Pengelompokan Piksel: Proses pengelompokan piksel kemudian dilakukan, di mana setiap piksel dikaitkan dengan klaster yang memiliki nilai atribut yang paling mirip dengan nilai atributnya sendiri. Ini sering dilakukan dengan menggunakan metode pengelompokan, seperti algoritma k-means atau algoritma pengelompokan spektral.
Optimasi Klaster: Setelah pengelompokan awal dilakukan, klaster dapat dioptimalkan dengan memperbarui pusat klaster atau memperbaiki batas klaster untuk meningkatkan kesamaan antar piksel dalam klaster dan meningkatkan perbedaan antara klaster.
Pemisahan Objek dan Latar Belakang: Setelah proses pengelompokan selesai, citra dipisahkan berdasarkan klaster-klasternya. Piksel-piksel yang termasuk dalam klaster objek diberi nilai intensitas atau label yang berbeda untuk membedakannya dari latar belakang.

Kelebihan Segmentasi Berbasis Klaster:

Memperhitungkan Kesamaan Atribut: Pendekatan ini memperhitungkan kesamaan atribut piksel dalam citra, sehingga dapat menghasilkan segmentasi yang lebih baik daripada metode berbasis ambang atau berbasis tepi.
Fleksibel: Metode ini dapat diterapkan untuk berbagai jenis citra dan atribut, sehingga cocok untuk berbagai aplikasi pengolahan citra.
Toleran terhadap Noise: Segmentasi berbasis klaster dapat mengatasi noise dalam citra dengan memperhitungkan kesamaan atribut di antara piksel-piksel yang berdekatan.

Keterbatasan Segmentasi Berbasis Klaster:

Sensitif terhadap Inisialisasi: Hasil segmentasi dapat bervariasi tergantung pada inisialisasi klaster awal, sehingga memerlukan metode yang efektif untuk inisialisasi klaster.
Komputasi yang Mahal: Proses pengelompokan piksel dalam citra bisa memakan waktu dan sumber daya komputasi yang signifikan, terutama untuk citra dengan ukuran besar.

– Segmentasi Berbasis Kontur

Segmentasi berbasis kontur adalah salah satu metode segmentasi citra yang mengidentifikasi dan memisahkan objek berdasarkan kontur atau tepi dalam citra. Kontur adalah garis atau batas yang mengelilingi objek dan menandai perubahan tajam dalam intensitas atau tekstur piksel di sekitarnya. Pendekatan ini memanfaatkan informasi kontur untuk memisahkan objek dari latar belakang atau untuk mengidentifikasi objek dalam citra.

Baca Juga: Source Code MATLAB: Segmentasi Citra Menggunakan Metode Active Contour

Prinsip Kerja Segmentasi Berbasis Kontur:

Pendeteksian Tepi atau Kontur: Langkah pertama dalam metode ini adalah mendeteksi tepi atau kontur dalam citra. Ini dilakukan dengan menerapkan operator tepi, seperti operator Sobel, operator Prewitt, atau operator Canny, yang menghitung gradien intensitas piksel dalam berbagai arah untuk mengidentifikasi perubahan tajam dalam citra.
Penyaringan Kontur (Opsional): Beberapa metode menerapkan langkah penyaringan untuk menghaluskan atau memperbaiki kontur yang terdeteksi, terutama untuk menghilangkan noise atau memperbaiki kontur yang tidak lengkap atau tidak terhubung.
Segmentasi Berdasarkan Kontur: Setelah kontur terdeteksi, citra dipisahkan berdasarkan kontur. Ini dapat dilakukan dengan mengikuti kontur untuk mengisolasi objek dari latar belakang atau dengan memisahkan area di dalam dan di luar kontur.
Pemisahan Objek dan Latar Belakang: Setelah proses segmentasi selesai, piksel-piksel yang termasuk dalam kontur atau terkait dengan kontur diklasifikasikan sebagai bagian dari objek, sementara piksel-piksel lainnya dianggap sebagai bagian dari latar belakang.

Kelebihan Segmentasi Berbasis Kontur:

Memberikan Informasi Struktural: Deteksi kontur memberikan informasi tentang struktur objek dalam citra, yang berguna untuk segmentasi dan analisis lanjutan.
Robust terhadap Perubahan Intensitas: Segmentasi berbasis kontur sering kali tetap efektif bahkan dalam kasus di mana terjadi perubahan besar dalam intensitas citra, seperti perubahan pencahayaan atau noise.

Keterbatasan Segmentasi Berbasis Kontur:

Sensitif terhadap Noise: Metode ini dapat menghasilkan deteksi kontur palsu atau tidak diinginkan jika citra tercemar dengan noise.
Sensitif terhadap Tepi yang Kurang Jelas: Deteksi kontur bisa kurang akurat jika tepi objek kurang jelas atau terhalang oleh noise atau gangguan lainnya.

– Segmentasi Berbasis Gradien

Segmentasi berbasis gradien adalah salah satu pendekatan dalam pengolahan citra yang mengidentifikasi tepi atau perubahan tajam dalam intensitas piksel sebagai dasar untuk memisahkan objek dari latar belakang. Pendekatan ini menggunakan informasi gradien citra, yang mengukur perubahan intensitas piksel di berbagai arah, untuk menentukan lokasi tepi atau kontur dalam citra.

Prinsip Kerja Segmentasi Berbasis Gradien:

Pendeteksian Gradien: Langkah pertama dalam metode ini adalah mendeteksi gradien citra, yang mengukur perubahan tajam dalam intensitas piksel dalam berbagai arah. Ini sering kali dilakukan dengan menerapkan operator gradien, seperti operator Sobel, operator Prewitt, atau operator Roberts, yang menghitung gradien intensitas piksel dalam arah horizontal dan vertikal.
Penyaringan Gradien (Opsional): Beberapa metode menerapkan langkah penyaringan untuk menghaluskan atau memperbaiki gradien yang terdeteksi, terutama untuk menghilangkan noise atau memperbaiki gradien yang tidak lengkap atau tidak terhubung.
Tepi Deteksi: Setelah gradien terdeteksi, tepi atau kontur dalam citra dapat diidentifikasi dengan mencari lokasi di mana magnitudo gradien melebihi ambang tertentu. Tepi yang dihasilkan merupakan lokasi di mana terjadi perubahan tajam dalam intensitas piksel, yang menandai perbatasan antara objek dan latar belakang.
Segmentasi Berdasarkan Gradien: Setelah tepi atau kontur terdeteksi, citra dipisahkan berdasarkan lokasi tepi. Ini dapat dilakukan dengan mengikuti kontur untuk mengisolasi objek dari latar belakang atau dengan memisahkan area di dalam dan di luar tepi.
Pemisahan Objek dan Latar Belakang: Setelah proses segmentasi selesai, piksel-piksel yang termasuk dalam tepi atau terkait dengan tepi diklasifikasikan sebagai bagian dari objek, sementara piksel-piksel lainnya dianggap sebagai bagian dari latar belakang.

Kelebihan Segmentasi Berbasis Gradien:

Memberikan Informasi Struktural: Deteksi gradien memberikan informasi tentang struktur objek dalam citra, yang berguna untuk segmentasi dan analisis lanjutan.
Robust terhadap Perubahan Intensitas: Segmentasi berbasis gradien sering kali tetap efektif bahkan dalam kasus di mana terjadi perubahan besar dalam intensitas citra, seperti perubahan pencahayaan atau noise.

Keterbatasan Segmentasi Berbasis Gradien:

Sensitif terhadap Noise: Metode ini dapat menghasilkan deteksi tepi palsu atau tidak diinginkan jika citra tercemar dengan noise.
Sensitif terhadap Ambang: Hasil segmentasi dapat bervariasi tergantung pada nilai ambang yang digunakan untuk mengidentifikasi tepi, dan menemukan nilai ambang yang optimal bisa menjadi tantangan.

3. Segmentasi Citra Berbasis Kecerdasan Buatan

– Segmentasi Berbasis Jaringan Saraf Tiruan Konvolusi (CNN)

Segmentasi berbasis jaringan saraf tiruan konvolusi (Convolutional Neural Networks/CNN) adalah metode segmentasi citra yang mengaplikasikan arsitektur jaringan saraf tiruan konvolusi untuk memisahkan objek dari latar belakang atau untuk mengidentifikasi area tertentu dalam citra. CNN telah menjadi pendekatan yang dominan dalam berbagai tugas pengolahan citra, termasuk segmentasi, karena kemampuannya dalam mengekstraksi fitur-fitur penting dari citra secara otomatis dan secara hierarkis.

Prinsip Kerja Segmentasi Berbasis CNN:

Pelabelan: Sebelum proses segmentasi dimulai, CNN biasanya dilatih dengan menggunakan dataset citra yang telah dianotasikan secara manual, di mana setiap piksel dalam citra memiliki label yang menunjukkan apakah itu bagian dari objek atau latar belakang.
Ekstraksi Fitur: Selama tahap latihan, CNN mempelajari representasi fitur-fitur yang penting dari citra melalui serangkaian lapisan konvolusi dan lapisan pooling. Lapisan konvolusi bertanggung jawab untuk mengekstraksi fitur-fitur lokal seperti tepi, garis, atau tekstur, sementara lapisan pooling mengurangi dimensi citra untuk meningkatkan efisiensi komputasi.
Segmentasi: Setelah CNN dilatih, itu dapat digunakan untuk segmentasi citra. Citra input diberikan ke jaringan yang kemudian menghasilkan citra yang telah diberi label, di mana setiap piksel diklasifikasikan sebagai bagian dari objek atau latar belakang berdasarkan pada representasi fitur yang dipelajari oleh CNN.
Optimisasi dan Evaluasi: Setelah proses segmentasi selesai, model CNN dapat dioptimalkan lebih lanjut untuk meningkatkan akurasi atau efisiensi. Evaluasi kinerja model dilakukan menggunakan metrik-metrik seperti akurasi, presisi, recall, atau IoU (Intersection over Union).

Kelebihan Segmentasi Berbasis CNN:

Ekstraksi Fitur Otomatis: CNN dapat secara otomatis mengekstraksi fitur-fitur yang penting dari citra tanpa memerlukan pemrosesan manual atau definisi fitur.
Kemampuan Pembelajaran Hierarkis: CNN dapat mempelajari representasi fitur secara hierarkis dari data, yang memungkinkannya untuk menangkap struktur dan pola yang kompleks dalam citra.
Fleksibilitas: CNN dapat diterapkan pada berbagai jenis citra dan tugas segmentasi dengan sedikit modifikasi.

Keterbatasan Segmentasi Berbasis CNN:

Memerlukan Data Pelatihan yang Besar: CNN memerlukan dataset pelatihan yang besar dan bervariasi untuk mencapai kinerja yang baik.
Komputasi yang Mahal: Pelatihan dan penggunaan CNN memerlukan sumber daya komputasi yang signifikan, terutama untuk citra dengan resolusi tinggi atau model yang kompleks.
Tidak Interpretatif secara Langsung: Hasil segmentasi yang dihasilkan oleh CNN mungkin sulit untuk diinterpretasikan secara langsung oleh manusia.

– Segmentasi Berbasis Pengelompokan Piksel

Segmentasi berbasis pengelompokan piksel adalah metode segmentasi citra yang memisahkan piksel-piksel dalam citra ke dalam kelompok-kelompok berdasarkan kesamaan atribut, seperti intensitas warna, tekstur, atau posisi spasial, tanpa mempertimbangkan informasi konteks atau struktur yang lebih luas. Pendekatan ini sering disebut juga sebagai segmentasi berbasis pengelompokan atau segmentasi piksel-ke-piksel.

Segmentasi Citra Berbasis Pengelompokan Piksel

Baca Juga: Segmentasi Citra Grayscale dengan Metode K-Means Clustering

Prinsip Kerja Segmentasi Berbasis Pengelompokan Piksel:

Inisialisasi Klaster: Langkah pertama dalam metode ini adalah inisialisasi klaster awal. Pada awalnya, setiap piksel dalam citra diberikan label klaster yang berbeda.
Perhitungan Kesamaan: Setelah inisialisasi klaster, kesamaan antara piksel-piksel dalam citra dihitung berdasarkan atribut-atribut tertentu, seperti intensitas warna atau tekstur. Hal ini dapat dilakukan dengan mengukur jarak antara piksel-piksel dalam ruang atribut, seperti ruang warna atau ruang fitur.
Pengelompokan Piksel: Piksel-piksel kemudian dikelompokkan ke dalam klaster berdasarkan kesamaan atributnya. Ini dilakukan dengan memperbarui label klaster piksel-piksel secara iteratif, dengan cara memasukkan piksel ke dalam klaster yang memiliki atribut yang paling mirip dengan atributnya sendiri.
Optimisasi Klaster: Setelah pengelompokan selesai, klaster-klasternya bisa dioptimalkan lebih lanjut untuk meningkatkan kesamaan piksel-piksel dalam klaster dan memperbaiki batas klaster. Ini sering melibatkan langkah-langkah seperti menghitung ulang pusat klaster atau menggabungkan klaster yang memiliki atribut yang sangat mirip.
Pemisahan Objek dan Latar Belakang: Setelah proses pengelompokan selesai, citra dipisahkan berdasarkan klaster-klasternya. Piksel-piksel yang termasuk dalam klaster objek biasanya diberi nilai intensitas yang berbeda atau label untuk membedakannya dari latar belakang.

Kelebihan Segmentasi Berbasis Pengelompokan Piksel:

Fleksibel: Metode ini dapat diterapkan untuk berbagai jenis citra dan atribut, sehingga cocok untuk berbagai aplikasi pengolahan citra.
Memperhitungkan Kesamaan Atribut: Metode ini memperhitungkan kesamaan atribut piksel dalam citra, sehingga dapat menghasilkan segmentasi yang lebih baik daripada metode berbasis ambang atau berbasis tepi.
Toleran terhadap Noise: Segmentasi berbasis pengelompokan piksel dapat mengatasi noise dalam citra dengan memperhitungkan kesamaan atribut di antara piksel-piksel yang berdekatan.

Keterbatasan Segmentasi Berbasis Pengelompokan Piksel:

Sensitif terhadap Inisialisasi: Hasil segmentasi dapat bervariasi tergantung pada inisialisasi klaster awal, sehingga memerlukan metode yang efektif untuk inisialisasi klaster.
Komputasi yang Mahal: Proses pengelompokan piksel dalam citra bisa memakan waktu dan sumber daya komputasi yang signifikan, terutama untuk citra dengan ukuran besar.

4. Aplikasi Segmentasi Citra

– Segmentasi Citra Medis

Segmentasi citra medis adalah proses pemisahan struktur anatomi atau patologi dari citra medis, seperti citra MRI, CT Scan, ultrasonografi, dan citra X-ray. Segmentasi citra medis memiliki peran penting dalam diagnosis, perencanaan perawatan, dan pemantauan penyakit. Ini memungkinkan dokter dan profesional medis untuk memvisualisasikan, menganalisis, dan membuat keputusan yang lebih baik berdasarkan informasi visual yang diberikan oleh citra medis.

Baca Juga: Pengolahan Citra Medis Menggunakan Matlab

Prinsip Kerja Segmentasi Citra Medis:

Pendahuluan: Proses segmentasi dimulai dengan memperoleh gambar medis menggunakan perangkat pencitraan medis seperti MRI, CT scan, atau ultrasonografi. Gambar ini kemudian diproses untuk mempersiapkan mereka untuk proses segmentasi.
Preprocessing: Langkah awal dalam segmentasi citra medis sering melibatkan preprocessing gambar untuk meningkatkan kualitas dan kejelasannya. Ini dapat mencakup filtering untuk menghilangkan noise, normalisasi intensitas, atau registrasi untuk mengoreksi gerakan atau deformasi.
Metode Segmentasi: Ada berbagai metode yang dapat digunakan untuk segmentasi citra medis, termasuk metode berbasis ambang, berbasis kontur, berbasis gradien, dan berbasis jaringan saraf tiruan (CNN). Setiap metode memiliki kelebihan dan kelemahan yang unik tergantung pada jenis citra dan tujuan segmentasi.
Validasi: Setelah proses segmentasi selesai, hasilnya sering kali divalidasi oleh profesional medis atau pakar domain untuk memastikan keakuratan dan kecocokan dengan tujuan klinisnya. Ini dapat melibatkan pembandingan hasil segmentasi dengan anotasi manual atau evaluasi klinis.
Analisis Lanjutan: Setelah struktur anatomi atau patologi dipisahkan dari gambar medis, hasil segmentasi dapat digunakan untuk analisis lanjutan, seperti pengukuran volume organ, deteksi tumor, atau pemantauan perkembangan penyakit dari waktu ke waktu.

Aplikasi Segmentasi Citra Medis:

Diagnosis: Segmentasi citra medis memungkinkan dokter untuk melihat struktur anatomi atau patologi dengan lebih jelas, yang penting untuk diagnosis yang tepat.
Perencanaan Perawatan: Hasil segmentasi digunakan untuk perencanaan perawatan, seperti perencanaan radioterapi atau pembedahan, di mana pemisahan struktur penting membantu dalam menentukan perbatasan target pengobatan.
Pemantauan Penyakit: Segmentasi citra medis dapat digunakan untuk pemantauan penyakit dari waktu ke waktu, seperti perkembangan tumor atau evaluasi respons terhadap terapi.
Pengembangan Obat: Dalam penelitian farmasi, segmentasi citra medis digunakan untuk menganalisis efek obat terhadap organ-organ dalam tubuh, membantu dalam pengembangan dan pengujian obat baru.

– Pengenalan Objek

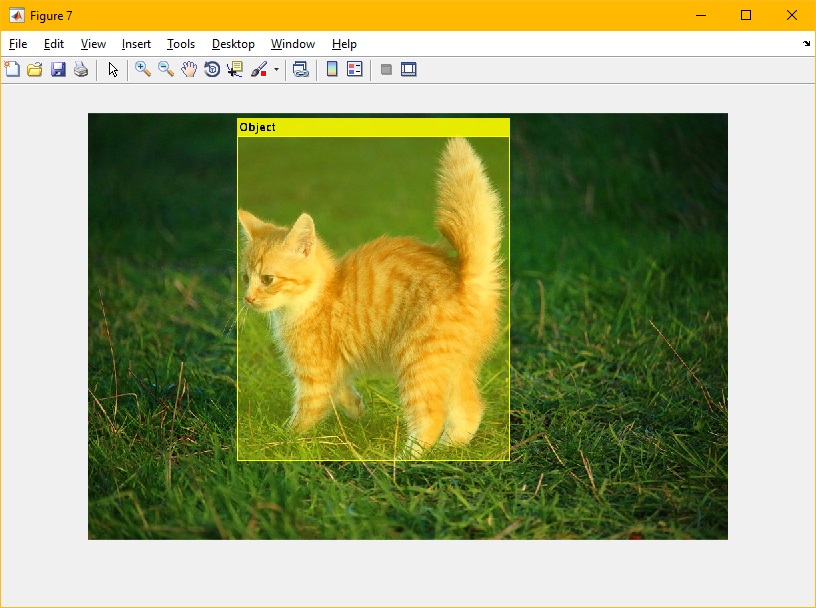

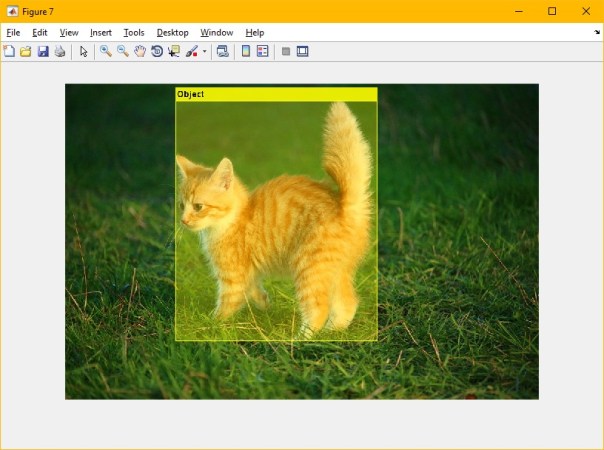

Aplikasi segmentasi citra untuk pengenalan objek adalah salah satu area penting dalam pengolahan citra yang bertujuan untuk mengidentifikasi dan memisahkan objek tertentu dari latar belakang atau lingkungannya dalam gambar. Hal ini memungkinkan sistem komputer untuk secara otomatis mendeteksi, mengenali, dan mengklasifikasikan objek yang ada dalam citra.

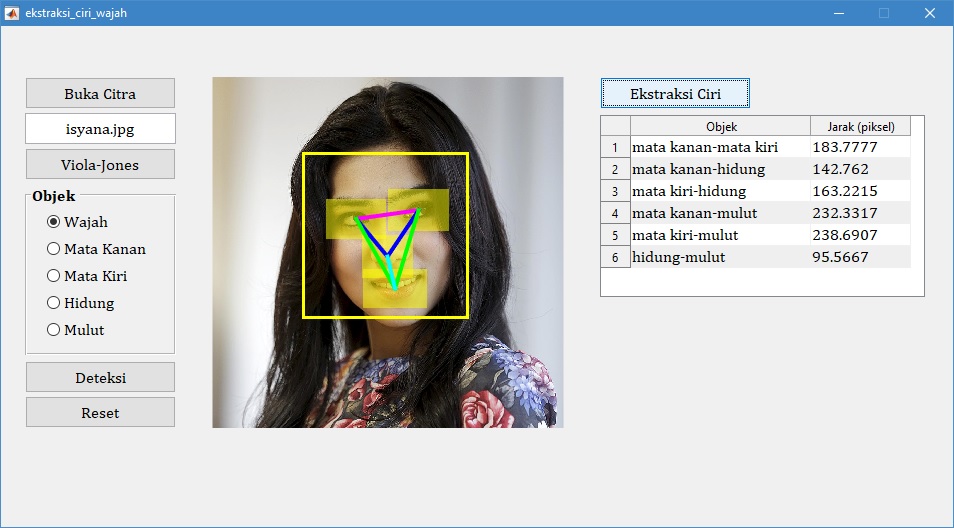

Baca Juga: Deteksi Dan Ekstraksi Ciri Wajah Menggunakan Algoritma Viola-Jones

Prinsip Kerja Aplikasi Segmentasi Citra untuk Pengenalan Objek:

Pendeteksian Objek: Langkah pertama dalam aplikasi ini adalah pendeteksian objek dalam gambar. Ini dapat dilakukan menggunakan teknik segmentasi, di mana piksel-piksel yang termasuk dalam objek diidentifikasi dan dipisahkan dari latar belakang. Metode segmentasi yang umum digunakan termasuk segmentasi berbasis ambang, berbasis kontur, berbasis gradien, atau berbasis jaringan saraf tiruan (CNN).
Ekstraksi Fitur: Setelah objek terdeteksi, fitur-fitur yang penting dari objek tersebut diekstraksi dari citra. Fitur-fitur ini dapat mencakup bentuk, tekstur, warna, atau pola yang unik untuk setiap kelas objek yang ingin dikenali.
Klasifikasi Objek: Fitur-fitur yang diekstraksi kemudian digunakan untuk mengklasifikasikan objek ke dalam kategori atau kelas yang sesuai. Ini dapat dilakukan menggunakan berbagai teknik klasifikasi, seperti k-Nearest Neighbors (k-NN), Support Vector Machines (SVM), atau Jaringan Saraf Tiruan (Neural Networks).
Validasi dan Evaluasi: Hasil klasifikasi sering divalidasi dan dievaluasi untuk memastikan akurasi dan kinerja yang baik. Ini dapat melibatkan pengujian sistem pada dataset pengujian yang independen atau menggunakan metrik evaluasi seperti akurasi, presisi, recall, atau F1-score.

Kelebihan Aplikasi Segmentasi Citra untuk Pengenalan Objek:

Pendekatan Otomatis: Sistem segmentasi citra untuk pengenalan objek memungkinkan proses pengenalan objek secara otomatis tanpa keterlibatan manusia yang intensif.
Skalabilitas: Teknik segmentasi citra dapat diterapkan pada berbagai jenis objek dan citra, membuatnya skalabel untuk berbagai aplikasi dan lingkungan.
Fleksibilitas: Metode segmentasi yang berbeda dapat digunakan tergantung pada jenis objek dan kondisi citra, memberikan fleksibilitas dalam pengembangan sistem pengenalan objek.

Tantangan Aplikasi Segmentasi Citra untuk Pengenalan Objek:

Variasi Objek: Objek dalam citra dapat bervariasi dalam hal ukuran, orientasi, dan pencahayaan, membuatnya sulit untuk menghasilkan segmentasi yang konsisten.
Overlapping Objects: Beberapa objek dalam citra dapat tumpang tindih satu sama lain, menyulitkan proses segmentasi dan pengenalan objek.
Interference from Background: Latar belakang atau noise dalam citra dapat mengganggu proses segmentasi dan mengakibatkan kesalahan pengenalan objek.

Aplikasi Aplikasi Segmentasi Citra untuk Pengenalan Objek:

Pengawasan Keamanan: Digunakan untuk mendeteksi dan mengenali objek seperti kendaraan atau orang dalam gambar CCTV untuk tujuan pengawasan keamanan.
Pengenalan Wajah: Digunakan dalam aplikasi pengenalan wajah untuk mendeteksi dan mengklasifikasikan wajah dalam gambar atau video.
Pengolahan Citra Medis: Digunakan untuk mendeteksi dan memisahkan struktur anatomi atau patologi dalam gambar medis untuk diagnosis dan perencanaan perawatan.
Pengenalan Objek pada Citra Satelit: Digunakan dalam pengenalan objek pada citra satelit untuk pemetaan wilayah, pemantauan lingkungan, atau pemantauan perubahan lahan.

– Analisis Citra

Aplikasi segmentasi citra untuk analisis citra merupakan bidang yang luas dan beragam yang bertujuan untuk memisahkan dan mengidentifikasi objek atau struktur dalam citra serta menganalisis informasi yang terkandung dalam citra tersebut. Analisis citra mencakup berbagai tugas, mulai dari pengukuran sederhana hingga analisis yang kompleks untuk mendapatkan pemahaman yang lebih dalam tentang citra. Berikut adalah beberapa contoh aplikasi segmentasi citra untuk analisis citra:

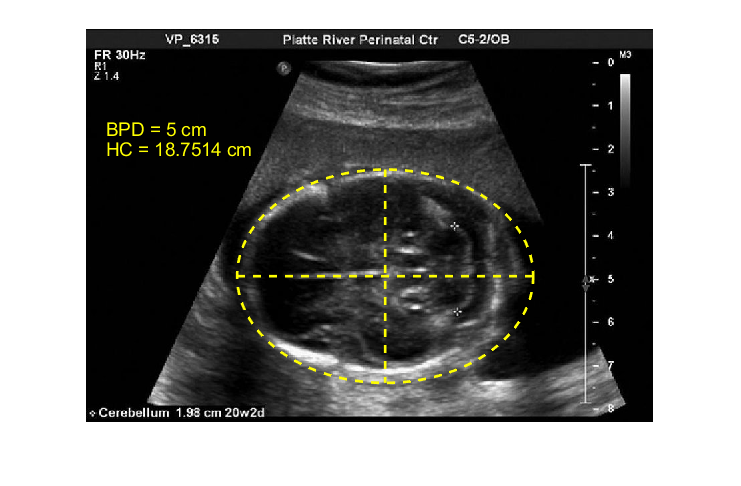

Penerapan Segmentasi Citra Untuk Pengukuran Objek

Baca Juga: Pengolahan Citra USG untuk Pengukuran Biparietal Diameter (BPD) dan Head Circumference (HC)

1. Pengukuran Objek:

Pengukuran Dimensi: Segmentasi digunakan untuk mengukur dimensi dan geometri objek dalam citra, seperti panjang, lebar, atau diameter.
Volumetri: Objek dalam citra medis, seperti tumor atau organ, dapat diukur volumetrik menggunakan segmentasi citra.

2. Pengenalan Objek:

Klasifikasi Objek: Segmentasi memungkinkan untuk mengklasifikasikan objek dalam citra ke dalam kategori tertentu berdasarkan fitur-fitur yang diekstraksi.
Deteksi Objek: Segmentasi digunakan untuk mendeteksi keberadaan dan lokasi objek dalam citra, misalnya, deteksi kendaraan dalam gambar lalu lintas.

3. Pengolahan Citra Medis:

Segmentasi Organ: Digunakan untuk memisahkan dan mengidentifikasi organ-organ dalam citra medis untuk diagnosis dan perencanaan perawatan.
Analisis Lesi: Segmentasi digunakan untuk mengidentifikasi dan mengukur lesi atau tumor dalam citra medis untuk penelitian dan diagnosis.

4. Pengolahan Citra Industri:

Pengawasan Kualitas: Segmentasi digunakan untuk mengidentifikasi cacat atau kecacatan dalam produk manufaktur atau bahan mentah.
Pemantauan Proses: Digunakan untuk memantau proses produksi atau pemrosesan dengan memisahkan objek dari latar belakang.

5. Pengenalan Pola dan Analisis Tekstur:

Identifikasi Pola: Segmentasi citra digunakan untuk mengidentifikasi pola atau struktur khusus dalam citra, seperti jaringan jalan atau bentuk alami.
Analisis Tekstur: Digunakan untuk menganalisis tekstur dan pola dalam citra, seperti tekstur tanah dalam citra satelit untuk analisis geospasial.

6. Pengolahan Citra Remote Sensing:

Pemetaan Lahan: Digunakan untuk memetakan dan mengklasifikasikan fitur-fitur dalam citra satelit, seperti lahan, vegetasi, atau air.

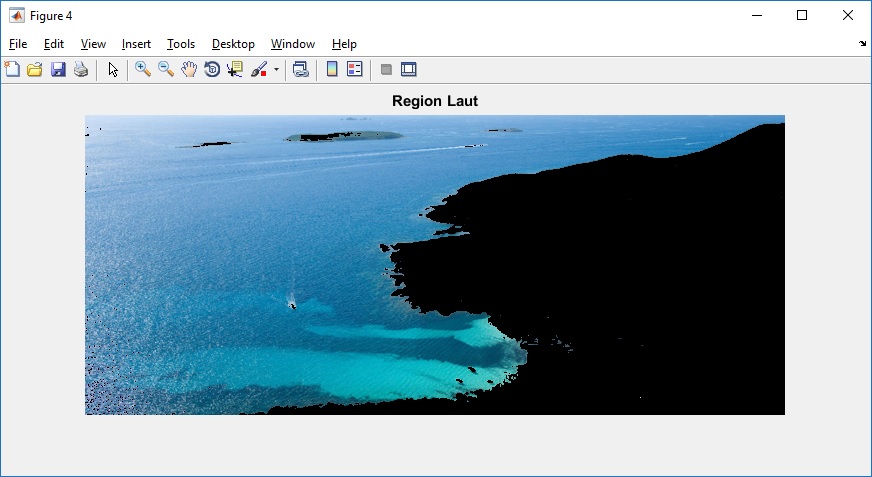

Analisis Perubahan: Segmentasi citra digunakan untuk membandingkan citra dari waktu ke waktu dan menganalisis perubahan dalam permukaan bumi atau lingkungan.

7. Analisis Citra Geospasial:

Pemetaan: Digunakan untuk membuat peta berdasarkan citra satelit atau udara, termasuk pemetaan topografi, hidrografi, atau penggunaan lahan.
Analisis Hidrologi: Segmentasi citra digunakan dalam analisis hidrologi untuk mengidentifikasi dan memodelkan pola aliran air dalam citra.

Segmentasi citra bertujuan untuk membagi citra menjadi beberapa bagian yang bermakna. Metode segmentasi citra bervariasi dari pendekatan klasik hingga teknik-teknik berbasis kecerdasan buatan yang canggih. Dengan menggunakan teknik segmentasi yang tepat, kita dapat memanfaatkan informasi yang terkandung dalam citra untuk analisis yang lebih baik dan aplikasi yang lebih luas.

Berikut ini merupakan beberapa source code pemrograman matlab eksklusif mengenai pengolahan citra dan segmentasi citra:

1. Identifikasi Fraktur Tulang Tibia Dan Fibula Menggunakan Algoritma Support Vector Machine (SVM)
Pada pemrograman ini, segmentasi citra dilakukan menggunakan metode deteksi tepi canny, ekstraksi ciri dilakukan menggunakan metode moment invariant, sedangkan identifikasi dilakukan menggunakan algoritma Support Vector Machine (SVM).

2. Klasifikasi Jenis Buah Mangga Menggunakan Convolutional Neural Network (CNN)
Pada pemrograman ini, jenis buah mangga yang diklasifikasikan adalah mangga apel, mangga arumanis, mangga madu, dan mangga manalagi. Layer-layer yang digunakan dalam membangun arsitektur CNN antara lain imageInputLayer, convolution2dLayer, batchNormalizationLayer, reluLayer, maxPooling2dLayer, fullyConnectedLayer, softmaxLayer, dan classificationLayer.

3. Identifikasi Kesegaran Ikan Nila Menggunakan Metode K-Nearest Neighbor (K-NN)
Pada pemrograman ini, ekstraksi ciri dilakukan menggunakan ciri tekstur GLCM (Gray Level Co-Occurence Matrix) dan ciri warna HSV (Hue, Saturation, Value).

4. Klasifikasi Hewan Kucing Dan Anjing Menggunakan Convolutional Neural Network (CNN) ResNet
Pada pemrograman ini, CNN digunakan untuk mengklasifikasikan hewan kucing dan anjing. Arsitektur yang digunakan untuk membangun CNN adalah ResNet-18.

5. Semantic Segmentation Using Convolutional Neural Network (CNN) ResNet
Pada pemrograman ini, CNN digunakan untuk melakukan deteksi hewan kucing. Arsitektur yang digunakan untuk membangun CNN adalah ResNet-18.

6. Watermarking Citra Menggunakan Discrete Wavelet Transform (DWT)
Pada pemrograman ini, watermarking citra digital dilakukan menggunakan metode Discrete Wavelet Transform (DWT). Dengan menggunakan empat level dekomposisi wavelet dan variasi nilai alpha dalam proses watermarking.

7. Klasifikasi Jenis Jambu Biji Menggunakan Convolutional Neural Network (CNN) Alexnet
Pada pemrograman ini, CNN digunakan untuk mengklasifikasikan jenis jambu biji. Arsitektur yang digunakan untuk membangun CNN adalah Alexnet.

8. Klasifikasi Jenis Penyakit Pada Daun Kopi Menggunakan Convolutional Neural Network (CNN) Densenet
Pada pemrograman ini, CNN digunakan untuk mengklasifikasikan jenis penyakit pada daun kopi. Arsitektur yang digunakan untuk membangun CNN adalah Densenet-201.

9. Identifikasi Tingkat Kematangan Buah Jeruk Menggunakan Metode K-Nearest Neighbor (K-NN)
Pada pemrograman ini, ekstraksi ciri menggunakan ciri tekstur orde satu dan orde dua GLCM (Gray Level Co-Occurence Matrix), ciri warna HSV (Hue, Saturation, Value), dan ciri bentuk (Metric, Eccentricity). Seleksi ciri dilakukan menggunakan metode Principal Component Analysis (PCA). Sedangkan klasifikasi menggunakan metode K-Nearest Neighbor (K-NN).

10. Identifikasi Tingkat Kematangan Buah Pepaya Menggunakan Metode Support Vector Machine (SVM)
Pada pemrograman ini, segmentasi citra dilakukan dengan menggunakan metode K-Means Clustering. Ekstraksi ciri menggunakan ciri warna RGB (Red, Green, Blue) dan ciri tekstur GLCM (Gray Level Co-Occurence Matrix). Sedangkan klasifikasi menggunakan metode Support Vector Machine (SVM).

11. Identifikasi Tingkat Kematangan Buah Naga Menggunakan Jaringan Syaraf Tiruan (JST) Backpropagation
Pada pemrograman ini, segmentasi citra dilakukan dengan menggunakan metode thresholding. Ekstraksi ciri menggunakan ciri warna HSV (Hue, Saturation, Value) dan ciri warna YCbCr (Luminance, Chrominance-Blue, Chrominance-Red). Sedangkan klasifikasi menggunakan metode Jaringan Syaraf Tiruan Backpropagation.
