Penyakit ginjal adalah masalah kesehatan yang serius dan bisa berakibat fatal jika tidak segera diidentifikasi dan diobati. Kista ginjal adalah salah satu gangguan ginjal yang umum terjadi, dan untuk mengidentifikasinya, teknik segmentasi citra medis dapat digunakan. Salah satu metode yang efektif untuk segmentasi citra kista ginjal adalah metode active contour, yang juga dikenal sebagai “snake.” Dalam artikel ini, akan dibahas langkah-langkah untuk melakukan segmentasi citra kista ginjal menggunakan metode active contour berdasarkan citra ultrasonografi.

Modalitas Citra Ultrasonografi untuk Pemeriksaan Kista Ginjal

Ultrasonografi, juga dikenal sebagai USG atau ultrasonik, adalah salah satu modalitas citra medis yang paling umum digunakan untuk pemeriksaan ginjal. Pemeriksaan kista ginjal adalah salah satu aplikasi penting dari teknologi ini. Kista ginjal adalah kantong berisi cairan yang dapat berkembang di dalam ginjal, dan mereka dapat ditemukan dengan menggunakan citra ultrasonografi.

Mengapa Ultrasonografi Digunakan dalam Pemeriksaan Kista Ginjal?

1. Non-invasif dan Tanpa Radiasi

Salah satu keunggulan utama dari ultrasonografi adalah bahwa ini adalah metode non-invasif yang tidak menggunakan radiasi. Ini berarti pasien tidak terkena dosis radiasi berbahaya seperti pada pemeriksaan CT scan atau sinar-X. Karena ultrasonografi aman, ini bisa diulang-ulang tanpa risiko yang signifikan.

2. Deteksi Kista Ginjal yang Efektif

Ultrasonografi sangat efektif dalam mendeteksi kista ginjal. Gelombang suara tinggi yang dikirimkan melalui probe ultrasonik memantulkan gelombang tersebut ketika mereka bertemu dengan batas antara jaringan ginjal dan cairan di dalam kista. Hal ini menghasilkan citra yang jelas dari kista, memungkinkan dokter untuk menentukan ukuran, bentuk, dan lokasi kista dengan sangat baik.

3. Pilihan Pertama untuk Pemeriksaan Rutin

Karena ultrasonografi tidak melibatkan radiasi dan cukup mudah diakses, ini sering menjadi pilihan pertama dalam pemeriksaan rutin kista ginjal. Ini juga digunakan pada wanita hamil yang mungkin memiliki masalah ginjal yang harus diidentifikasi tanpa membahayakan janin.

Bagaimana Ultrasonografi Dilakukan dalam Pemeriksaan Kista Ginjal?

1. Persiapan Pasien

Pasien biasanya akan diminta untuk berpuasa selama beberapa jam sebelum pemeriksaan, terutama jika perut akan diperiksa. Ini membantu dalam visualisasi yang lebih baik dari ginjal dan kista. Pasien kemudian akan diminta untuk berbaring di meja pemeriksaan.

2. Aplikasi Gel Ultrasonik

Sebelum melakukan pemeriksaan, sejumlah gel ultrasonik akan diterapkan pada kulit di area perut di atas ginjal. Gel ini membantu dalam transmisi gelombang suara dan menghilangkan udara antara kulit dan probe ultrasonik.

3. Pemeriksaan

Dokter akan menggunakan probe ultrasonik yang digerakkan di atas kulit untuk mendapatkan citra ultrasonografi dari ginjal. Mereka akan mencari adanya kista, mengukur ukuran, dan menentukan lokasi kista dengan mengamati bayangan pada layar monitor.

4. Hasil dan Diagnosa

Hasil pemeriksaan akan dievaluasi oleh dokter, dan diagnosis akan diberikan kepada pasien. Jika kista ginjal terdeteksi, dokter akan memutuskan langkah selanjutnya berdasarkan ukuran, lokasi, dan gejala kista.

Ultrasonografi adalah modalitas citra non-invasif yang efektif dan aman yang digunakan dalam pemeriksaan kista ginjal. Metode ini membantu dokter untuk mendeteksi, mengukur, dan memantau kista ginjal dengan baik. Dengan teknologi yang terus berkembang, pemeriksaan ultrasonografi semakin canggih dan dapat memberikan informasi penting bagi pasien dan dokter untuk perawatan yang lebih baik. Dengan demikian, ultrasonografi tetap menjadi salah satu pilihan utama dalam pemeriksaan kista ginjal yang rutin digunakan di seluruh dunia.

Segmentasi Citra Menggunakan Metode Active Contour

Citra adalah representasi visual dari dunia di sekitar kita, dan segmentasi citra adalah proses penting dalam pemrosesan citra yang bertujuan untuk mengidentifikasi dan memisahkan objek-objek yang menarik dari latar belakang. Salah satu metode yang sering digunakan untuk segmentasi citra adalah metode Active Contour, juga dikenal sebagai Snakes (ular).

Apa itu Metode Active Contour?

Metode Active Contour adalah teknik pemrosesan citra yang digunakan untuk menentukan batas objek dalam citra. Ia mencoba untuk menemukan kurva tertutup yang mengelilingi objek dengan meminimalkan energi tertentu. Konsep utama di balik Active Contour adalah mendefinisikan sebuah kurva awal (kontur aktif) yang secara otomatis akan bergerak dan menyesuaikan diri dengan tepi objek dalam citra.

Langkah-langkah dalam Metode Active Contour

1. Inisialisasi Kontur Aktif

Langkah pertama dalam metode Active Contour adalah inisialisasi kontur aktif. Ini dapat dilakukan dengan beberapa cara, termasuk:

• Manual: Pengguna menentukan titik-titik awal pada kontur objek.
• Otomatis: Algoritma komputer mendeteksi marker awal, seperti tepi citra atau objek yang kontras tinggi.

2. Evolusi Kontur Aktif

Setelah kontur aktif diinisialisasi, proses evolusi dimulai. Kontur aktif akan bergerak dan mengubah bentuknya untuk mencapai konvergensi. Perubahan kontur ini didasarkan pada dua jenis energi:

• Energi Internal: Ini bertujuan untuk menjaga kontur tetap halus dan kohesif. Ini termasuk energi elastisitas yang mencegah kontur berubah terlalu tajam.
• Energi Eksternal: Ini dipengaruhi oleh perbedaan intensitas antara kontur aktif dan citra asli. Kontur akan tertarik ke tepi objek yang ingin disegmentasi.

Proses ini adalah iteratif, dan kontur aktif akan terus berubah hingga mencapai konvergensi.

3. Evaluasi Hasil Segmentasi

Setelah konvergensi tercapai, hasil segmentasi akan dievaluasi. Hasilnya dapat dieksport dalam berbagai bentuk, seperti citra biner yang menunjukkan objek yang tersegmentasi dan latar belakangnya. Ini adalah tahap akhir dalam proses segmentasi.

Kelebihan Metode Active Contour

Metode Active Contour memiliki beberapa kelebihan yang membuatnya populer dalam segmentasi citra:

1. Kemampuan Beradaptasi: Active Contour dapat mengatasi objek yang memiliki bentuk dan ukuran yang kompleks atau tidak teratur.
2. Pemrosesan Non-invasif: Metode ini tidak memerlukan manipulasi fisik pada objek yang sedang dianalisis.
3. Ketepatan yang Tinggi: Active Contour dapat menghasilkan hasil segmentasi dengan tingkat ketepatan yang tinggi jika konfigurasi awal yang baik telah digunakan.

Aplikasi Metode Active Contour

Metode Active Contour memiliki beragam aplikasi dalam berbagai bidang, termasuk:

• Kedokteran: Dalam segmentasi organ dalam citra medis seperti MRI atau CT scan.
• Pengolahan Citra: Dalam pengenalan wajah, deteksi tepi, dan analisis tekstur.
• Robotika: Dalam navigasi dan pengenalan lingkungan.
• Pengawasan Visual: Dalam pelacakan objek dalam video.

Metode Active Contour adalah alat yang kuat dalam pemrosesan citra yang dapat digunakan untuk memisahkan objek dari latar belakang dengan tingkat ketepatan yang tinggi. Dengan aplikasi yang luas dan kemampuan beradaptasi dengan berbagai jenis objek, teknik ini menjadi penting dalam analisis citra modern dan berkontribusi signifikan pada berbagai aspek kehidupan sehari-hari, terutama dalam bidang kedokteran dan teknologi informasi.

Langkah-langkah Segmentasi Citra Kista Ginjal Menggunakan Metode Active Contour

1. Baca Citra Ultrasonografi
   Langkah pertama dalam segmentasi citra kista ginjal adalah membaca citra ultrasonografi yang akan dianalisis. Citra ultrasonografi adalah salah satu teknik pencitraan medis yang umum digunakan untuk melihat struktur internal tubuh, termasuk organ ginjal.
2. Deteksi Tepi (Edge Detection)
   Untuk melakukan segmentasi dengan metode active contour, kita perlu mendeteksi tepi kista ginjal terlebih dahulu. Tepi ini akan berperan sebagai “marker” atau acuan untuk inisialisasi contour.
3. Inisialisasi Contour
   Setelah tepi kista ginjal terdeteksi, kita akan menginisialisasi contour secara otomatis menggunakan informasi dari tepi tersebut. Inisialisasi ini akan membantu snake atau contour aktif bergerak menuju tepi kista.
4. Active Contour
   Active contour, atau snake, adalah suatu algoritma yang digunakan untuk mengubah contour secara iteratif sehingga sesuai dengan tepi objek yang ingin disegmentasi. Algoritma ini akan menyesuaikan posisi kontur berdasarkan energi yang ada dalam citra.
   • Energi Internal: Digunakan untuk menjaga bentuk dan elastisitas contour. Ini termasuk energi elastisitas yang mencegah contour mengalami perubahan yang terlalu besar.
   • Energi Eksternal: Terkait dengan citra itu sendiri, digunakan untuk mendorong contour menuju tepi kista ginjal. Energi eksternal ini didapat dari informasi gradient citra.
5. Visualisasi Hasil Segmentasi
   Setelah proses active contour selesai, kita dapat memvisualisasikan hasil segmentasi. Citra hasil akan menunjukkan area kista ginjal yang telah berhasil diisolasi dari latar belakang.

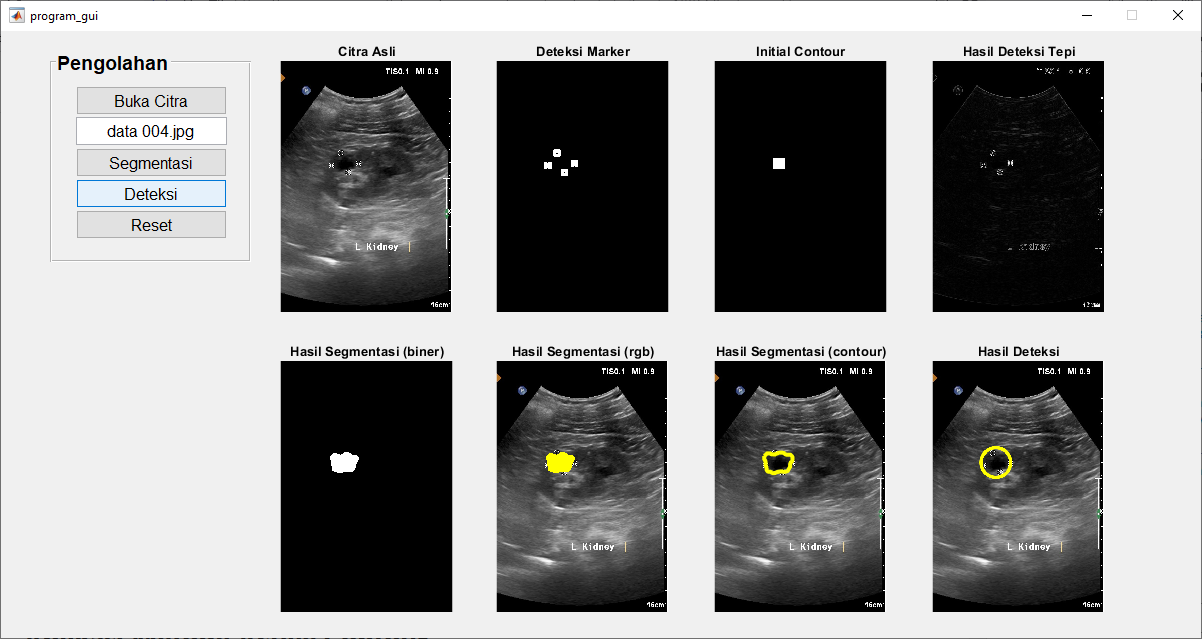

Berikut ini adalah pemrograman MATLAB untuk segmentasi citra kista ginjal menggunakan metode Active Contour:

% Baca citra ultrasonografi
gambar = imread('nama_file_citra.png'); % Ganti 'nama_file_citra.png' dengan nama berkas citra Anda
gambar_gray = rgb2gray(gambar); % Konversi citra ke citra grayscale

% Deteksi tepi menggunakan operator Canny
batas_tepi = edge(gambar_gray, 'canny');

% Inisialisasi kontur aktif secara otomatis
[X, Y] = find(batas_tepi); % Dapatkan koordinat tepi
inisisalisasi_contour = [X, Y]; % Gunakan koordinat tepi sebagai inisialisasi

% Active Contour
alpha = 0.2; % Parameter energi internal
beta = 0.2; % Parameter energi eksternal
num_iter = 100; % Jumlah iterasi
kontur_aktif = activecontour(gambar_gray, inisisalisasi_contour, num_iter, 'edge', alpha, beta);

% Visualisasi hasil segmentasi
figure;
imshow(gambar);
hold on;
plot(kontur_aktif(:, 2), kontur_aktif(:, 1), 'y', 'LineWidth', 2);
title('Hasil Segmentasi Kista Ginjal');
hold off;

Segmentasi citra kista ginjal menggunakan metode active contour berdasarkan citra ultrasonografi adalah salah satu cara yang efektif untuk mengidentifikasi dan memisahkan kista dari struktur ginjal lainnya. Metode ini melibatkan deteksi tepi, inisialisasi contour, dan proses iteratif untuk memperbaiki posisi contour agar sesuai dengan tepi kista. Hasil segmentasi ini dapat digunakan untuk diagnosis medis lebih lanjut dan perencanaan pengobatan. Dengan teknologi ini, kita dapat meningkatkan deteksi dini dan pengelolaan penyakit ginjal, termasuk kista ginjal, yang akan berdampak positif pada kesehatan pasien.
