Berikut ini merupakan algoritma pengenalan pola sederhana untuk mengenali pola logika AND menggunakan Jaringan Syaraf Tiruan.

Tabel Kebenaran Logika AND

1. Mempersiapkan input dan target

input = [0 0 1 1;0 1 0 1];
target = [0 0 0 1];

2. Membangun jaringan perceptron

net = newp(input,target);

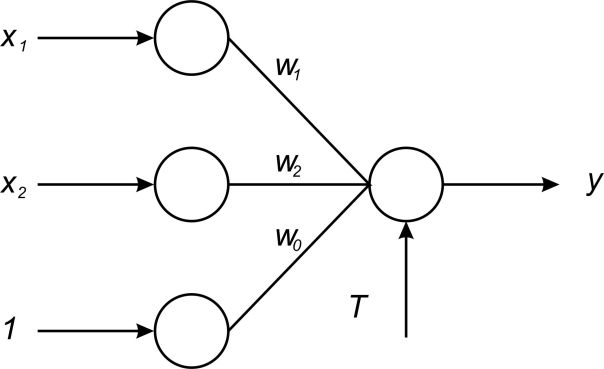

arsitektur jaringan yang dibangun adalah seperti pada gambar berikut

fungsi aktivasi yang digunakan yaitu step biner (‘hardlim’)

3. Melatih jaringan

net.trainParam.epochs = 10;
net = train(net,input,target);

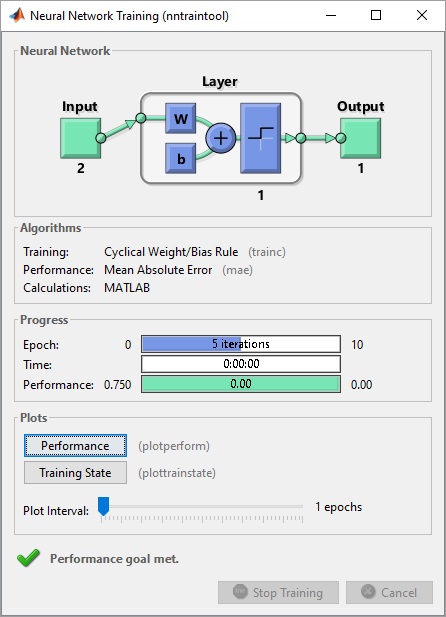

Proses pelatihan

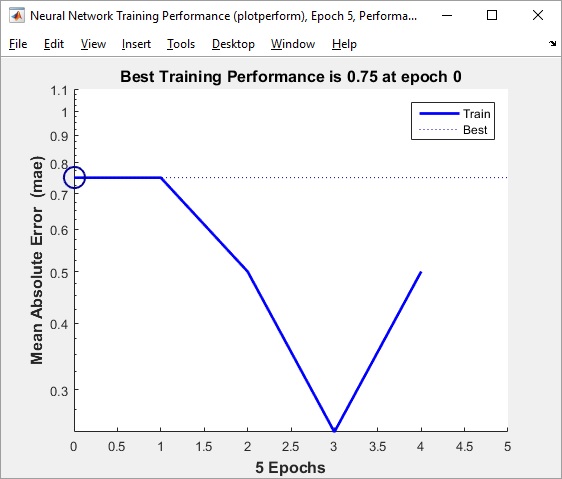

Performance jaringan

4. Mengecek keluaran jaringan

output = sim(net,input)

sehingga diperoleh nilai keluaran seperti pada tampilan berikut:

Nilai keluaran yang dihasilkan 100% sesuai dengan nilai keluaran dari logika AND yang diinginkan. Hal tersebut menunjukkan bahwa jaringan syaraf tiruan perceptron sangat baik dalam mengenali pola logika AND.
